產品質量保持在高品位
為您介紹應對超細線，兼?zhèn)鋸埩勺児δ艿娜仗貜埩夹g(shù)。
送線型張力器
提供穩定的張力
| 銅絲 | 除了銅絲以外 | Web | |
|---|---|---|---|
| 張力值 | Min. 0.5g～ | Min. 0.3g～ | Min. 1.5N/300mm |
| 繞線速度 | Max. 50m/sec | Max. 33m/sec | Max. 10m/sec |
材料相關的介紹
材質
銅／鋁／SUS／鋼鐵／化成(薄膜，纖維)／黃金，白金 等
形狀
圓形線／方形線／絞線／帶狀／扁平線(絲帶線) 等
The post 張力技術 appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>世界首次
次世代電機繞線工藝
新工法的特點
用盒式繞線法可以實現更高的槽滿率和確保更高的穩定性，適用于高效率的EV驅動電機。下方準備了視頻
與傳統嵌線方式的差異
傳統嵌線方式的課題
槽滿率45%為其上限
（僅限銅線部分）
槽內發生線圈的相互交叉現象
新工法盒式繞線工藝的解決方案
高槽滿率可達50%以上
（僅限銅線部分）

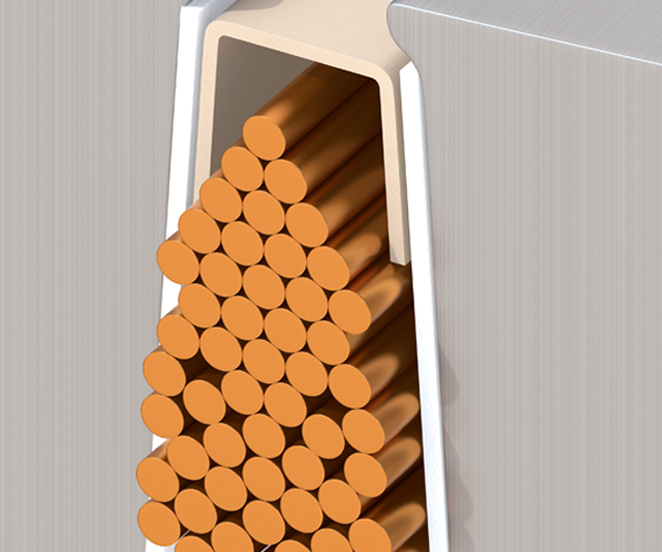

經過整列繞線處理可有序排列槽內， 從而提高槽滿率
傳統嵌線方式的課題
生產時的合格率較低

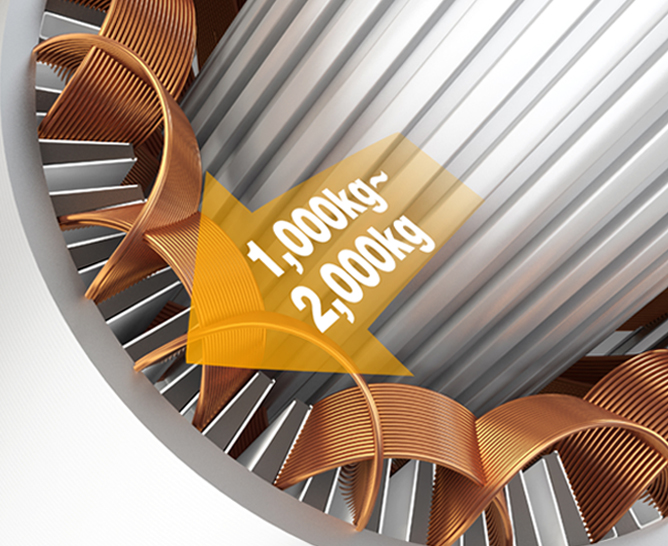

嵌線時需施加1000公斤以上負載，會對線材產生損傷。
新工法盒式繞線工藝的解決方案
高槽滿率可達50%以上
（僅限銅線部分）

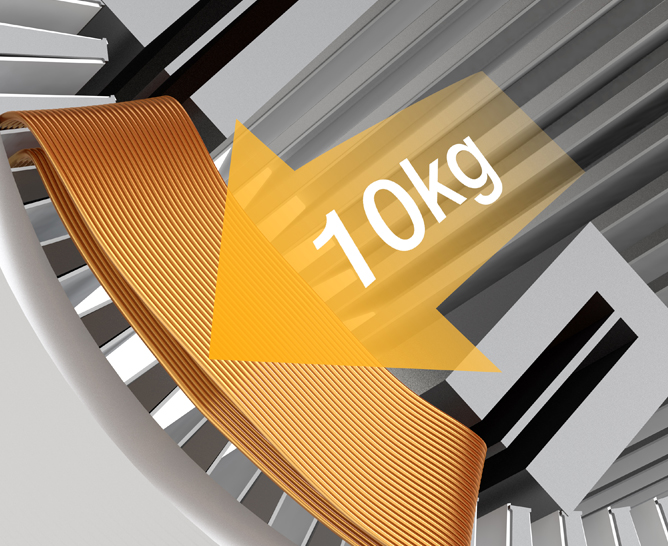

線插入時僅需施加10公斤負載，不會對線材產生影響
傳統嵌線方式的課題

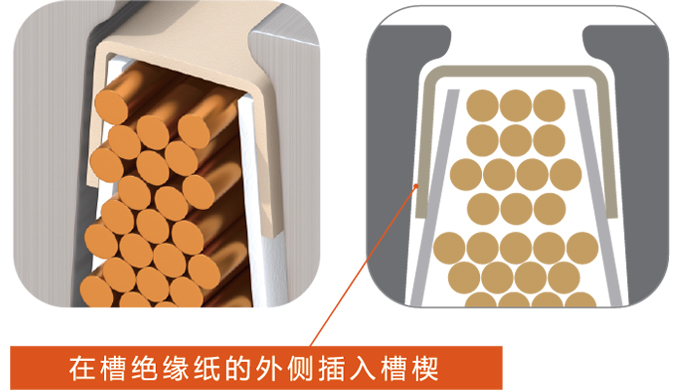

插入槽楔時，槽絕緣紙和槽楔之間因夾入線圈而縮短絕緣距離
新工法盒式繞線工藝的解決方案
持續改善槽滿率的可能性
除兩端蓋部分以外對于槽楔插入量的線圈無需加壓
確保對高電壓所需絕緣距離
插入槽楔時減少線圈卷入的構造
其他可解決的繞線難題
課題
●繞組端部變高，效率較低
●無法使用雙層疊加繞組方式
解決
●降低繞組端部，提高效率
●可使用雙層疊加繞組方式
實現高度控制能力
※承接試?yán)@以及實驗業務。詳細情況歡迎垂詢。
技術協作方：株式會社林工業所
The post 盒式繞線工藝 appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>日特?fù)碛懈鞣N形狀的線圈/
電機方面的繞線技術
主軸式繞線法

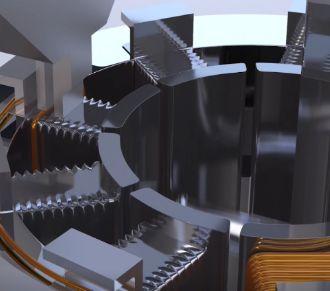

實現骨架線圈和空心線圈的高速線圈繞線，適用于分割鐵芯電機繞線。
The post 繞線技術 appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>實現正確的熔接、剝漆
對應無鉛焊接／超微小對應
接線技術實現了適用于材料的微細連接和剝漆。
擁有多年積累的核心技術，根據用途可提供豐富的熔接、剝漆方案。
近些年，積極努力開發微型涂布裝置。
材料適用于微細熔接和剝漆的?案
| 工程案例 | 方法案例 |
|---|---|
| 焊錫 | 浸泡／鏝刀／軸套／射流／激光 |
| 焊接 | 熔化／微電?。疶IG／熱壓焊／激光／超聲波 |
| 剝漆 | 金剛石貼片／激光／拋光(磨石)／熱 |
熔化案例
熱壓焊案例
微型涂布裝置
日特采用的微型涂布裝置（微型點膠），
兼具下列特征。
●高精度地吐出微少量
●和涂布動作同步的吐出控制
The post 接線技術(熔接技術) appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>實現正確的熔接、剝漆
對應無鉛焊接／超微小對應
接線技術實現了適用于材料的微細連接和剝漆。
擁有多年積累的核心技術，根據用途可提供豐富的熔接、剝漆方案。
近些年，積極努力開發微型涂布裝置。
材料適用于微細熔接和剝漆的?案
| 工程案例 | 方法案例 |
|---|---|
| 焊錫 | 浸泡／鏝刀／軸套／射流／激光 |
| 焊接 | 熔化／微電?。疶IG／熱壓焊／激光／超聲波 |
| 剝漆 | 金剛石貼片／激光／拋光(磨石)／熱 |
剝漆案例
剝漆案例
微型涂布裝置
日特采用的微型涂布裝置（微型點膠），
兼具下列特征。
●高精度地吐出微少量
●和涂布動作同步的吐出控制
The post 剝漆技術 appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>適用于高附加值電機的繞線
即使插槽間空間再狹窄也可以進行繞線
已申請專利
我們準備了關于向?qū)骄€嘴繞線機上使用的日特自主研發的繞線方法的視頻
向?qū)骄€嘴繞線機的3個特征
1、電機的小型化
一體式定子鐵芯的極狹窄線槽間也可繞線，實現了同等特性電機的小型化。
2、電機的高效率化

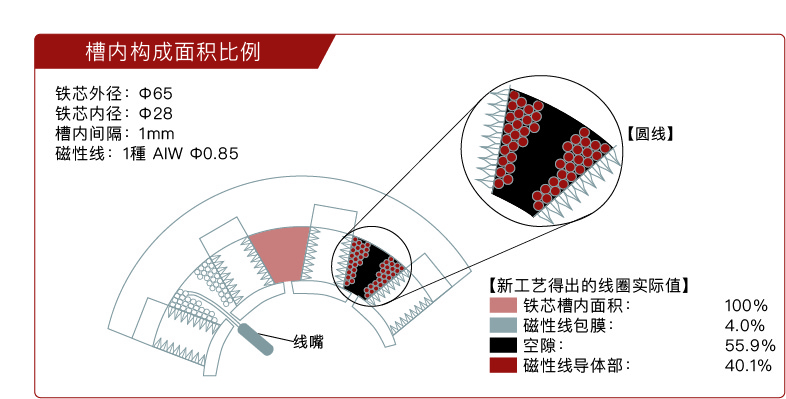

通過一邊導向一邊整列繞線，實現了槽滿率的提高。
由于線槽開口狹窄，所以在齒槽轉矩對策方面有優越性。 因為在一體式鐵芯上繞線，所以
有利于磁電阻的最小化。
3、電機的品質穩定
因為線嘴不穿過線槽，所以繞線時不會損傷線。

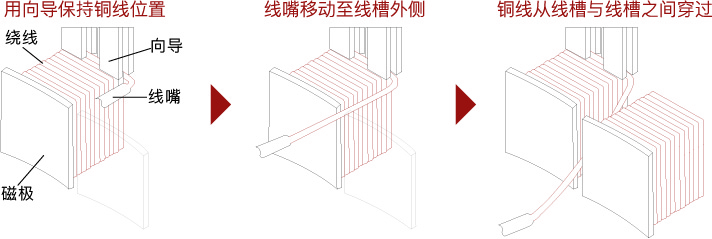

關于向?qū)骄€嘴繞線法
過去
當槽口小于線嘴直徑時，無法繞線。
日特獨創繞線方式
開發了線嘴無須穿過槽之間的繞線方式。通過專用程序，實現了高速，準確的繞線動作。
The post 向?qū)骄€嘴繞線機GWM-01? appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>
