STM
STM432/864系列
STM432-08?
STM864-12?
STM864-16?

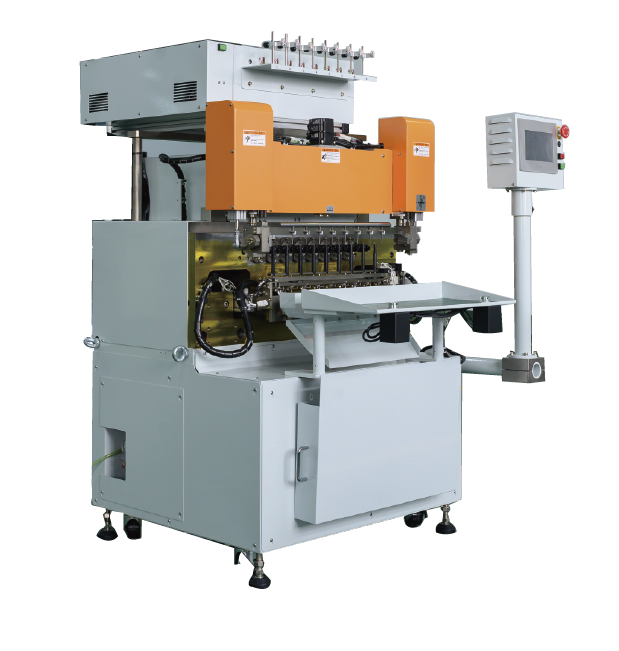

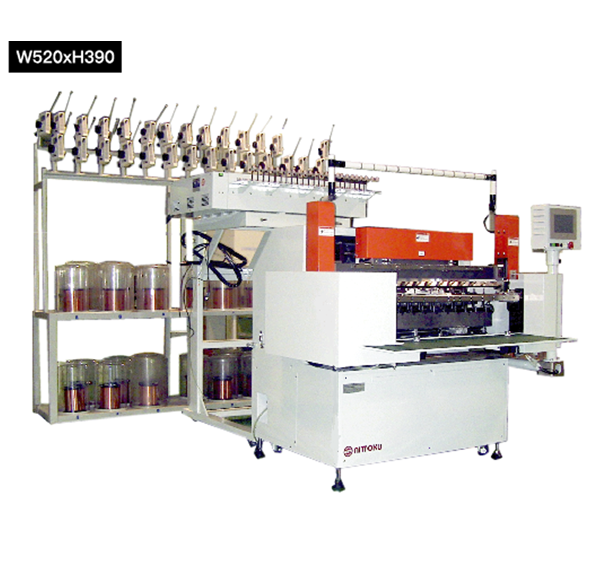

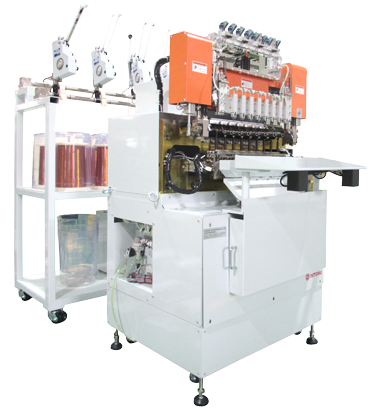

CNC主軸方式全自動繞線機
可以繞制各種有骨架線圈
- STM系列搭載了日特多年自主研發的高性能NSC控制系統，使機器動作更加高速化。
- 全軸均采用伺服馬達驅動，縮短了繞線周期時間，大幅度提高了生產效率。
- STM系列繞線機從電器部件?氣動元件到主軸軸承?同步皮帶以及滾珠絲桿均采用了日系公司一線產品，以保證日特一貫奉行的品質第一?操作簡便第一?維護方便簡單第一的理念。
工件例
STM432/864 繞線機基本規格
| 型號 | STM432 | STM864 | ||
|---|---|---|---|---|
| 繞線軸數 | 8 | 12 | 16 | |
| 繞線軸間距 | 54 | 72 | 54 | |
| 主軸轉速※ | Max.10000rpm（規格不同存在差異） | |||
| 控制軸數 | 4軸伺服馬達控制（備選：可增加軸數） | |||
| 各軸移動量 | X軸 | ＋5～-85mm | ＋10～-70mm | |
| Y軸 | ±40mm | ±50mm | ||
| Z軸 | ＋35～-5mm | ＋40～-20mm | ||
| 各軸設定數值 | X軸 | 0.001mm | ||
| Y軸 | ||||
| Z軸 | ||||
| S軸 | 0.01度 | |||
| 各軸使用馬達（w） | X軸 | 200w | 400w | |
| Y軸 | 200w | |||
| Z軸 | 200w | |||
| S軸 | 750w | |||
| 程序輸入方法 | 電腦 | |||
| 操作屏 | 彩色液晶觸摸屏 | |||
| 使用功率（KVA） | 0.7KVA | 1.4KVA | ||
| 氣源 | 0.5Mpa | |||
| 氣壓最大流量 | 2NL/min | |||
| 標準機械尺寸（WxDxH） | 990mmx1020mmx1370mm | 1360mmx1070mmx1340mm | ||
| 標準機械本體重量 | 700Kg | 800Kg | ||
| 繞線針翻轉 | 標準 | 備選 | ||
※ 本規格產品根據機器改良，有可能會有所改變，這里先行通知。
單元介紹
1
捻線機（備選件）
采用與以往脈沖馬達方式不同的伺服馬達驅動方式，因此速度快?穩定且不會斷線。三股捻線參考周期約6～9秒／周期。
2
翻轉式上下料單元（備選件）
由于是治具芯交換方式，因此規格更換簡單?快速。節約人工上下料時間。
3
托盤式上下料單元（備選件）
骨架上下料方式，將骨架放在托盤式模塊上， 然后由模塊自動上下料，節約人工上下料時間。
4
剪刀單元（備選件）
線徑粗或由于端子成非四方形而拉不斷時或為防止對多股捻線的切線失誤時用。
5
NC式夾線單元（備選件）
與以往汽缸驅動方式不同，前后移動采用馬達驅動，可以根據客戶骨架端子位置不同，簡單的調整到最佳位置。
6
線嘴桿逆翻轉單元（部分機種
備選件）
線嘴可逆翻轉，在端子上進行纏繞。
7
快換式夾具更換單元
采用快換式夾具更換單元，使規格更換時夾具更換操作簡單快速。
8
汽缸式夾線單元
纏繞柱采用汽缸式夾線方式，既節省了線材?又節省了繞線周期時間。
9
廢線吸取單元（備選件）
將纏繞在纏線柱上的廢線通過吸取，可干凈地將廢線吸入到廢線儲存單元里，因此廢線不會散落在機臺表面。
