SKAI
SKAI-01?/SKAI-01?H/SKAI-02?S（鐵芯對象：內轉子/外轉子）
KAI系列是采用日特獨自開發的專用控制技術，用NC控制系統進行小型馬達的內轉子繞線和纏端子。搭載了日特自主研發的控制系統及伺服馬達，結構簡單精巧，用NC同時控制4軸可靈活的進行規格更換。

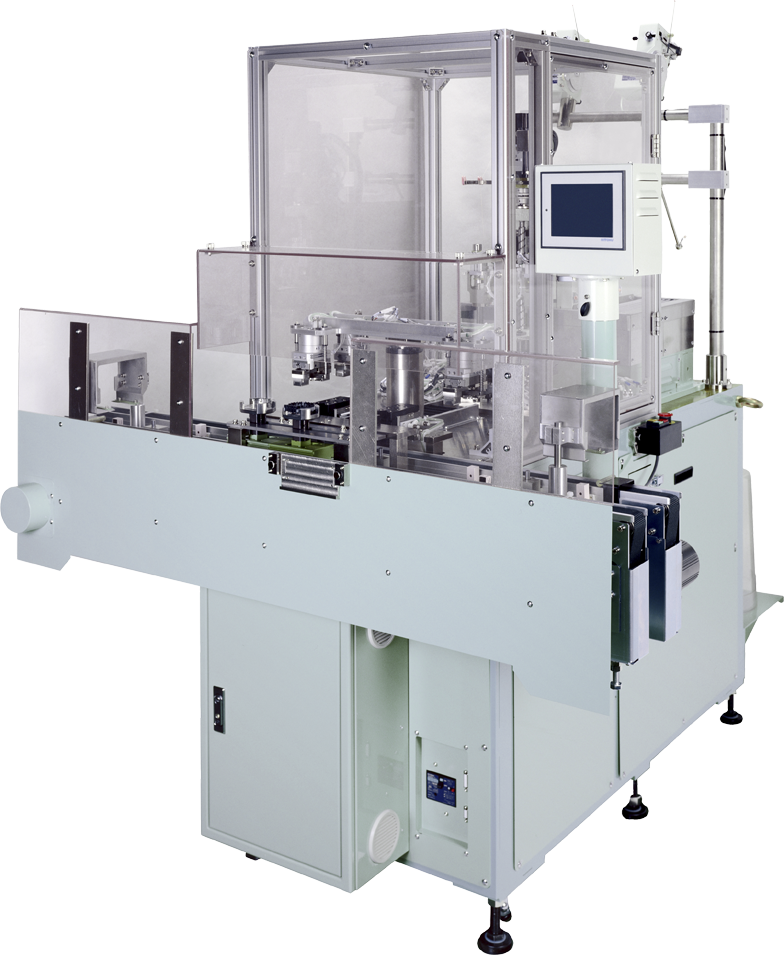

SKAI-01?
SKAI-02?
流水線規格
NC軌道繞法
1臺機器可靈活對應多種鐵芯
- 帶有線嘴翻轉機構及纏線動作,亦可對應外轉子繞線。
- 通過變更程序,鐵芯疊厚和極數不同的規格亦可對應。
- 通過伺服電機驅動,過渡線的嵌入位置穩定。
- 可通過線嘴上下動作和鐵芯擺動進行繞線。(S-Z繞線)
- 可調整每層繞線的線嘴高度,從而可以降低線包的高度。
- SKAI-02?S ：LITs搬送·可利用LITs飛梭搬送系統構建流水線。

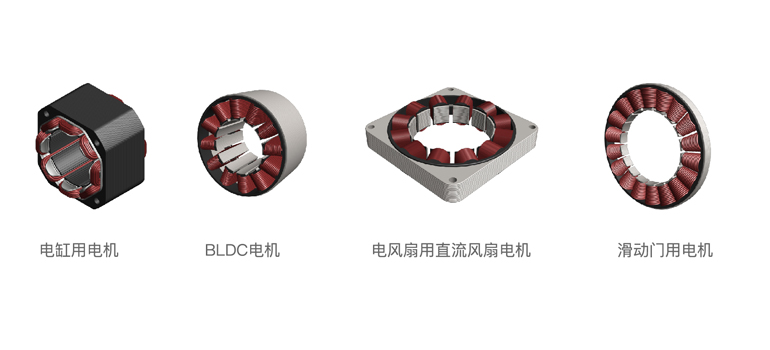

工件例
SKAI-01?/SKAI-01?H/SKAI-02?S 繞線機基本規格
| 型號 | SKAI-01? | SKAI-01?H | SKAI-02?S |
|---|---|---|---|
| 鐵芯外徑 | Max.?130mm | Max.?200mm | Max.?100mm |
| 鐵芯內徑 | Max.?25mm | ||
| 鐵芯疊厚 | Max.70mm | Max.150mm | |
| 適應線徑 | Max.?1.1mm | Max.?1.3mm | Max.?1.1mm |
| 線嘴旋轉速度 | Max.800rpm | Max.380rpm | |
| 控制軸數 | 4軸 | 5軸 | |
| 空氣源 | 約0.5MPa以上 | ||
| 尺寸 | 約500（W） ×970（D） ×1,550（H）mm |
約960（W） ×1,400（D） ×2,000（H）mm |
約1,470（W） ×1,290（D） ×1,850（H）mm |
| 重量 | 約550kg | 約990kg | 約1,200kg |

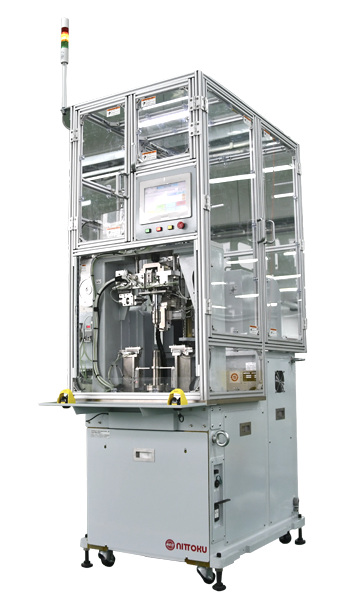

特SKAI-01?Y/特SKAI-02?Y
特點
- 鐵芯固定狀態下,可通過線嘴
上下動作進行繞線。
（Y-Ｚ繞線）
工件例
特SKAI-01?Y/特SKAI-02?Y 繞線機基本規格
| 型號 | SKAI-01?Y（參考） | SKAI-02?Y（參考） |
|---|---|---|
| 鐵芯外徑 | Max.?130mm | Max.?60mm |
| 鐵芯內徑 | Max.?25mm | |
| 鐵芯疊厚 | Max.50mm | |
| 適應線徑 | Max.?0.5mm | |
| 線嘴旋轉速度 | Max.800rpm | |
| 控制軸數 | 4軸 | |
| 空氣源 | 約0.5MPa以上 | |
| 尺寸 | 約700（W）×1,600（D）×1,600（H）mm | |
| 重量 | 約900kg | |
