SDMW
SDMW-04?
SDMW-04?
特點
- SDMW-04?搭載日特自主研發的NSC控制系統。
- 采用特殊繞線工藝，從而避免超高壓導致的產品擊穿。
- 采用馬達直接驅動主軸的方式，保證高精度的前提下，實現高速繞線，提高生產效率與產品品質。

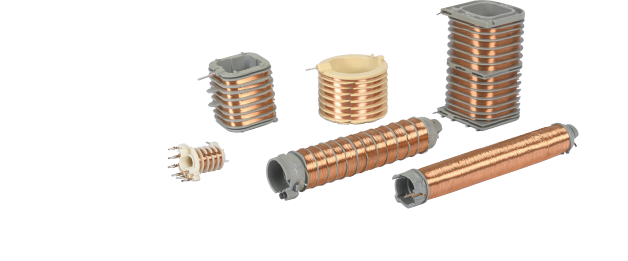

工件例
SDMW-04? 繞線機基本規格
| 型號 | SDMW-04? | ||
|---|---|---|---|
| 主軸數 | 4 | ||
| 主軸間距 | 60mm | ||
| 適應線徑范圍 ※ | 0.03-0.5mm | ||
| 主軸轉速 ※ | Max. 15000rpm | ||
| 各軸使用馬達 | X、Y: 100W Z: 200 W X2: 100W S1-S4：100W |
||
| 控制軸數 | 8 | ||
| 消費電力 | 0.7KVA | ||
| 氣源 | 0.50MPa | ||
| 機器重量 | 約500kg | ||
| 機器尺寸 | 1370(W) × 1020(D) × 1850(H)mm | ||
※主軸最高轉速及適應線徑根據線圈的規格不同而有所差異。

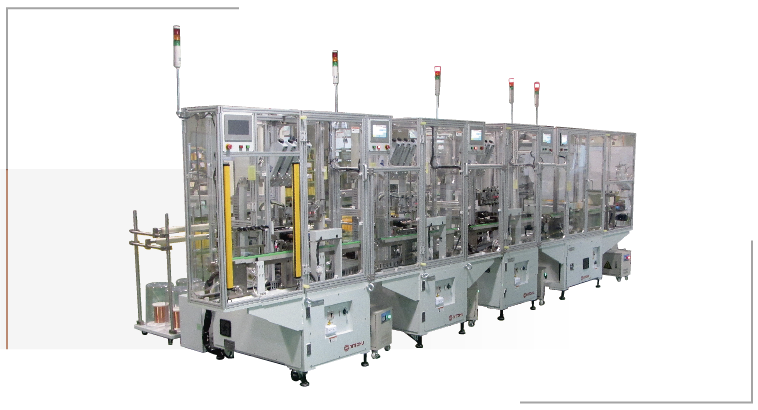

流水線案例
★ 實現前后工程自動化裝配，為您提供量身定制的自動化產線！
