SBOS
SBOS 系列
SBOS系列是由伺服馬達驅動的緊湊型且具有高性能的桌上型繞線機。
本體是由高剛性鑄鐵經過五面一體設備一次性加工而成，精度高。
設備構造簡潔，維修簡單。
可滿足不同產品規格的生產需求。

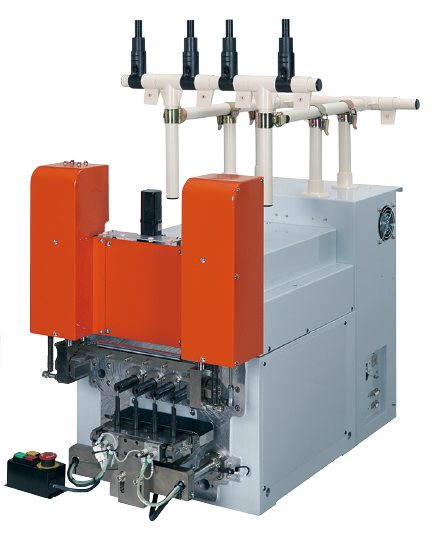

SBOS-04?
SBOS-04?H

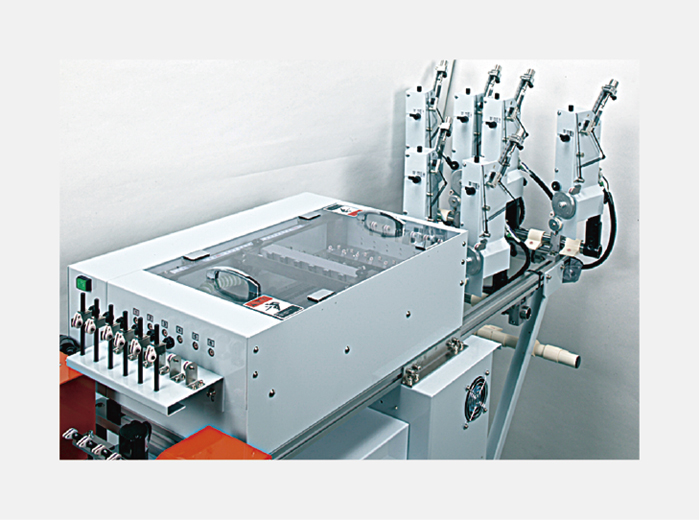

SBOS-06?H
（選件安裝）
SBOS 系列繞線機基本規格
| 型號 | SBOS－（軸數）? | SBOS－（軸數）?H（速度規格） |
|---|---|---|
| 主軸數 | 1／2／4／6 | 2／4／6 |
| 軸間距 | 80／40／25mm | 80／40／30mm |
| 適用線徑范圍※ | 1/2軸： ?0.02mm～?0.5mm 4軸： ?0.02mm～?0.25mm 6軸： ?0.02mm～?0.2mm |
2軸： ?0.02mm～?0.5mm 4軸： ?0.02mm～?0.25mm 6軸： ?0.02mm～?0.2mm |
| 主軸轉速※ | Max. 4,500rpm（低速）（僅1／2／4軸） Max. 9,000rpm（標準） Max. 13,500rpm（高速） |
|
| 移動范圍 | X軸（排線）：+10、-100mm Y軸：1軸機+70、-40mm Y軸：2軸機 +40、-40mm Y軸：4/6軸機 +20、-20mm Z軸：+10、-70mm |
X軸（排線）：+10、-100mm
Y軸：2軸機+40、-40mm
Y軸：4/6軸機 +20、-20mm Z軸：+10、-70mm |
| 控制軸數 | 4軸（根據選擇,最多可控制14軸） | |
| 消耗電力 | 約1.4KvA | |
| 氣源 | 約0.5MPa以上 | |
| 機器尺寸 | 1軸：400(W)×860(D)×720(H)mm 他：480(W)×860(D)×720(H)mm |
515(W)×880(D)×600(H)mm |
| 機器重量 | 1軸：約80kg 他：約100kg | 約120kg |
※主軸最高轉速及適應線徑根據線圈規格的不同而有所差異。
SBOS360 系列
使用日特自主研發的伺服馬達控制張力器、伺服式絞線裝置，進一步縮短周期時間，大幅提高生產效率。

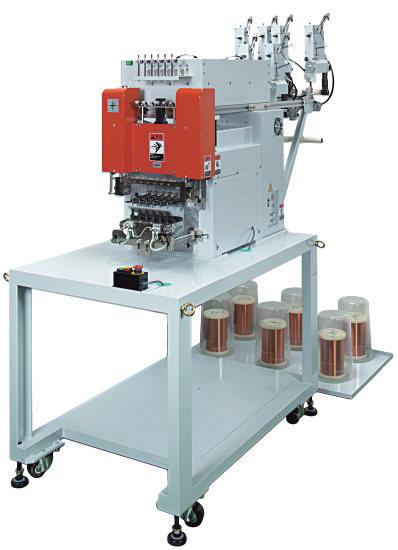

SBOS-12?
（選件安裝）

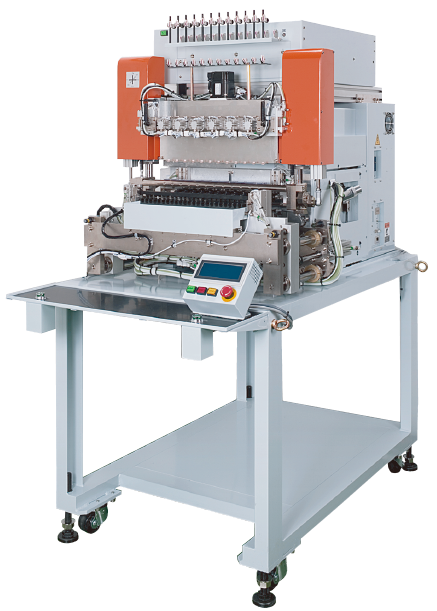

SBOS360-12?DS

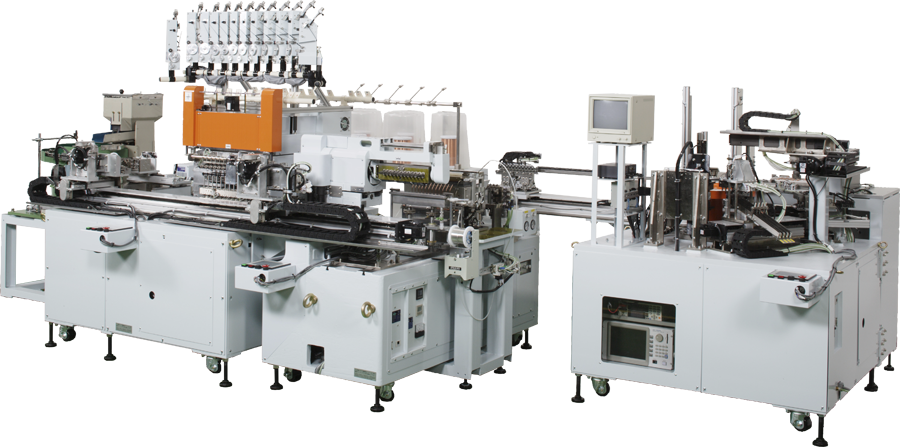

系統生產線示例
SBOS360 系列 繞線機基本規格
| 型號 | SBOS360-06? | SBOS360-08? | SBOS360-12? |
|---|---|---|---|
| 主軸數 | 6 | 8 | 12 |
| 軸間距 | 60mm | 45mm | 30mm |
| 適用線徑范圍※ | ?0.02mm～?0.5mm | ?0.02mm～?0.42mm | ?0.02mm～?0.5mm |
| 主軸轉速※ | Max. 12,000rpm | Max. 9,000rpm | |
| 移動范圍 | X軸（排線）：+20、-70mm Y軸：+40、-40mm Z軸：+10、-35mm X2軸:(控制方式可選擇):+100、-10mm(綁線柱前后移動NC驅動) |
||
| 控制軸數 | 4軸（根據選擇,最多可控制16軸） | ||
| 消耗電力 | 約1.6KvA | 約2.4KvA | |
| 單獨馬達驅動主軸類型:約1.5KvA | |||
| 氣源 | 約0.5MPa以上 | ||
| 機器尺寸 | 約550（W）×800（D）×660（H）mm | ||
| 機器重量 | 約180kg | ||
※主軸最高轉速及適應線徑根據線圈規格的不同而有所差異。

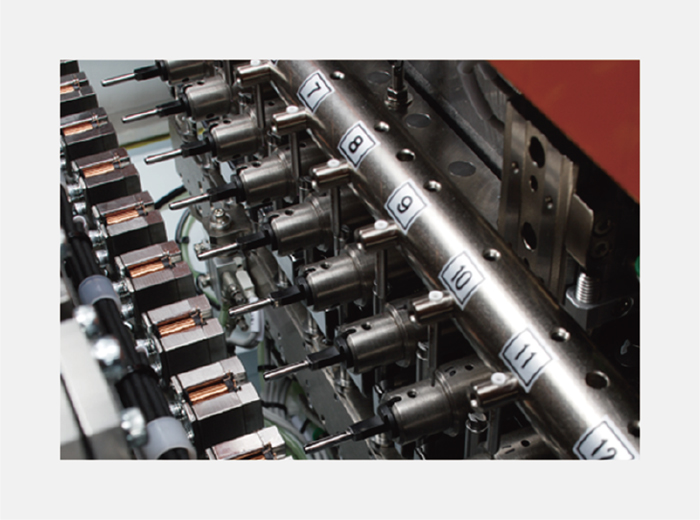

馬達直接驅動主軸裝置

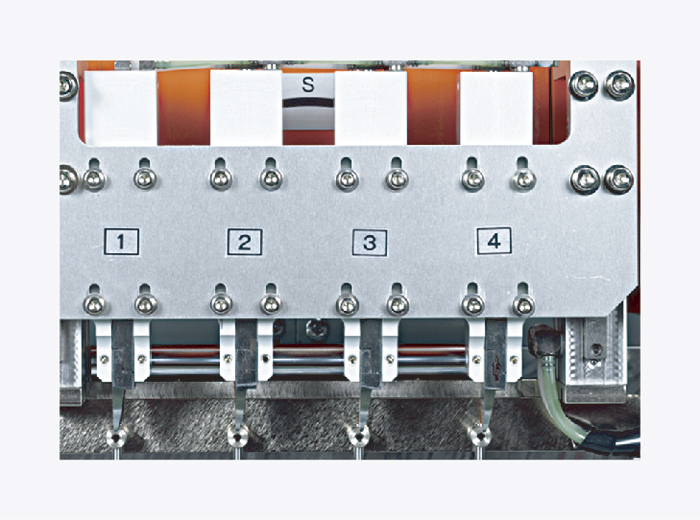

快換式治具本體

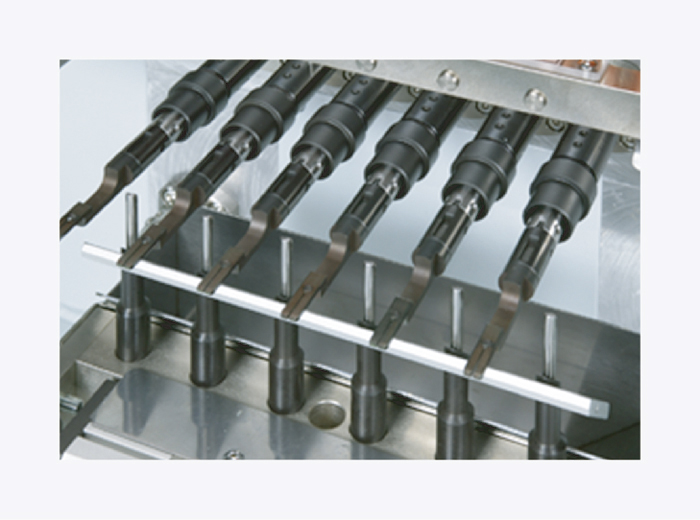

剪刀裝置
絞線裝置
＋脈沖伺服張力器
