SBHS
SBHS-01?
SBHS-01?
SBHS-01?是對應各種空心線圈專用繞線機。采用高剛性本體與導線排線裝置，即使沒有線槽的工裝夾具，也可以進行整列繞線，另外，為避免原點位置的變化，配有修正功能，保證整齊繞線。SBHS-01?，有同數繞線，異數繞線兩種專用繞線軟件及間歇送線可以準確實現整列繞線。

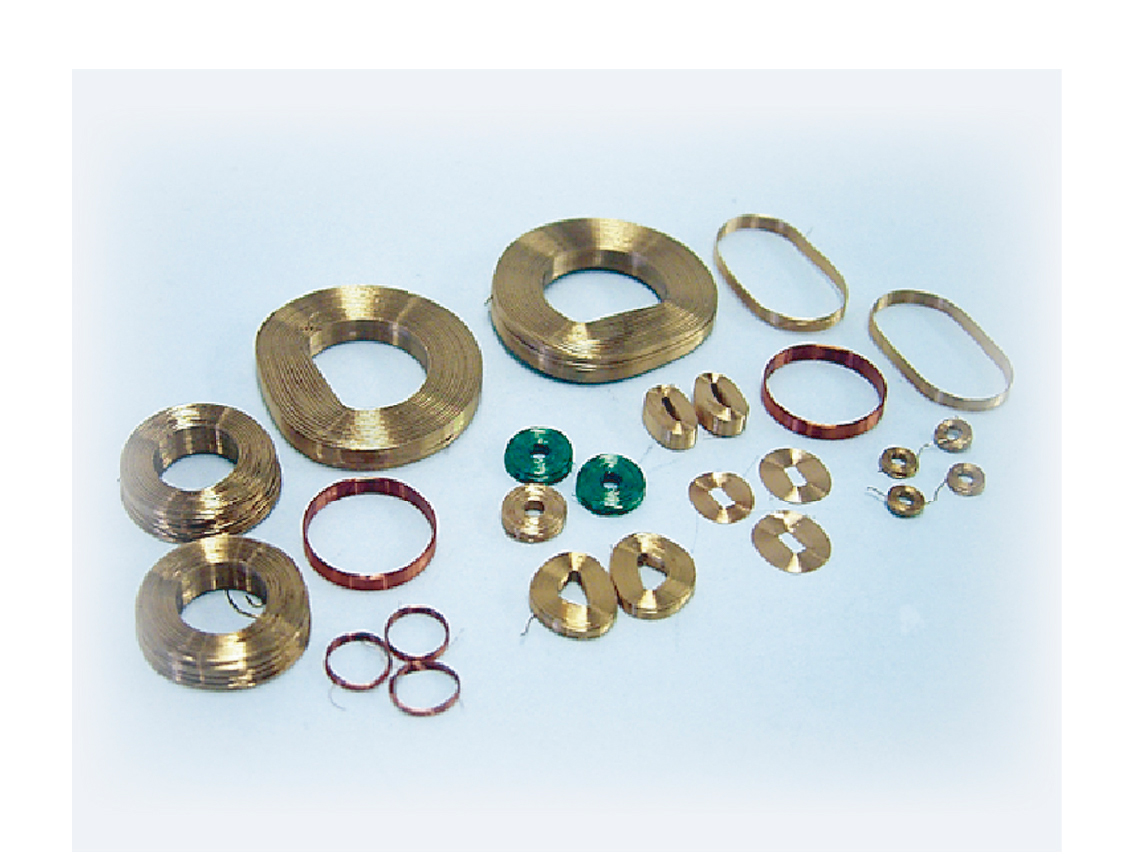

工件例
SBHS-01? 繞線機基本規格
| 規格 | SBHS-01? | |
|---|---|---|
| 主軸（S軸） | 1軸 驅動方式：兩軸驅動型 停止精度：±1° / 角度分辨精度：0.1° |
|
| 主軸轉速 ※ | Max. 5,000rpm | |
| 排線（X軸） | 移動范圍：70mm 排線精度：0.001mm 線進給間距精度：0.001mm | |
| 卷線幅度（Y軸） | 移動范圍：Max. 53mm 寬度分辨量：0.001mm | |
| 對應線圈 | 線圈外徑：Max. ?40mm（根據選擇最大可到?80mm） 線圈寬度：Max. 20mm（最大可選擇30mm） |
|
| 對應線徑 ※ | ?0.02～0.4mm（最大可選擇?0.8mm） | |
| 控制軸數 | 3軸 | |
| 消耗電量 | 約5.0kVA | |
| 氣源 | 約0.5MPa以上 | |
| 機械尺寸 | 約1,100(W)×820(D)×1,700(H)mm | |
| 機械重量 | 約310kg | |
※ 主軸的最高轉速依據線徑、線的規格不同而有所差異。
