SAN
SAN240/480/720系列
SAN240-12?
SAN480-12?
SAN720-18?DS

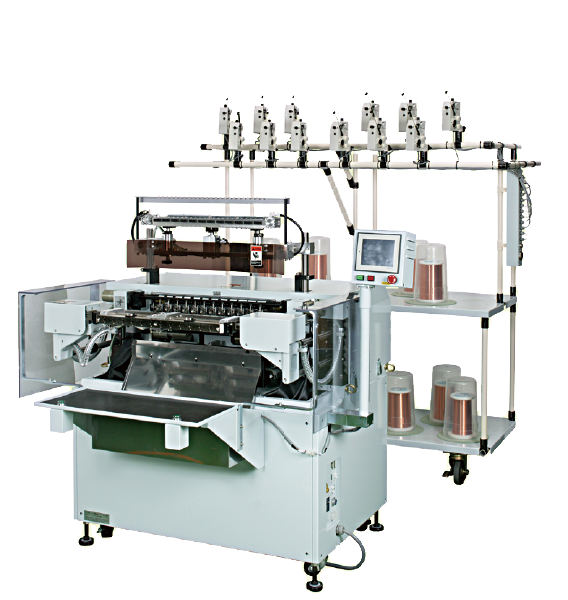

SAN240/480/720系列是廣泛使用于繞制各種形狀的小型繼電器線圈、電磁閥線圈、點火線圈等骨架的，通用性非常優良的多用途主軸繞線機。
工件例
作為卷線系統的一個課題，多品種生產，憑借著日特開發的夾具搬送系統裝置大大縮短了因規格變更而引起的時間損耗，另外由于采用單元集成塊系統，可自由地進行焊錫，包膠帶，裝配等各單元流水線的追加和消除，可根據生產的各種要求建立起專項定制的生產線。
為了增加生產效率，設有各種選配機構（如：雙排線裝置，馬達直驅主軸裝置，整列繞線專用軟件等）。
SAN240/SAN480 繞線機基本規格
| 型號 | SAN240－（軸數）? | SAN480－（軸數）? |
|---|---|---|
| 主軸數 | 3?4?6?8?12 | 6?8?12?16?24 |
| 主軸轉速 ※ | Max. 10,000rpm（標準規格） Max. 16,000rpm（高速規格） Max. 20,000rpm（特殊規格） |
|
| 控制軸數 | 4軸 | |
| 消耗電力 | 約2.5KvA | 約3.0KvA |
| 氣源 | 約0.5MPa以上 | |
| 空氣消耗量 | 約60Nl/min. （包括傳送帶） | |
| 機器尺寸 | 800(W)×720(D)×1,030(H)mm | 約1,060(W)×720(D)×1,030(H)mm |
| 機器重量 | 約370kg | 約450kg |
※ 主軸最高轉速根據繞線線圈規格的不同而有所差異。
馬達直接驅動主軸式繞線機
| 型號 | SAN720-18?DS | SAN720-24?DS |
|---|---|---|
| 主軸數 | Max. 18 | Max. 24 |
| 主軸轉速 ※ | Max. 24,000rpm | |
| 控制軸數 | 24軸 | 32軸 |
| 消耗電力 | 約2.0KvA | 約2.2KvA |
| 氣源 | 約0.5MPa以上 | |
| 空氣消耗量 | 約50Nl/min. （真空吸塵類除外） | |
| 機器尺寸 | 1,080(W)×1,360(D)×1,460(H)mm | |
| 機器重量 | 約1,150kg | |
※ 主軸最高轉速根據繞線線圈規格的不同而有所差異。

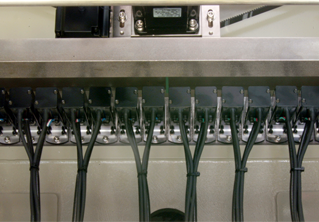

馬達直接驅動方式
- 不需要同步皮帶及皮帶輪
- 高速運轉無齒輪跳位現象
- 運轉噪音小
- 維修簡單
- 各軸分別控制
- 無皮帶粉塵產生

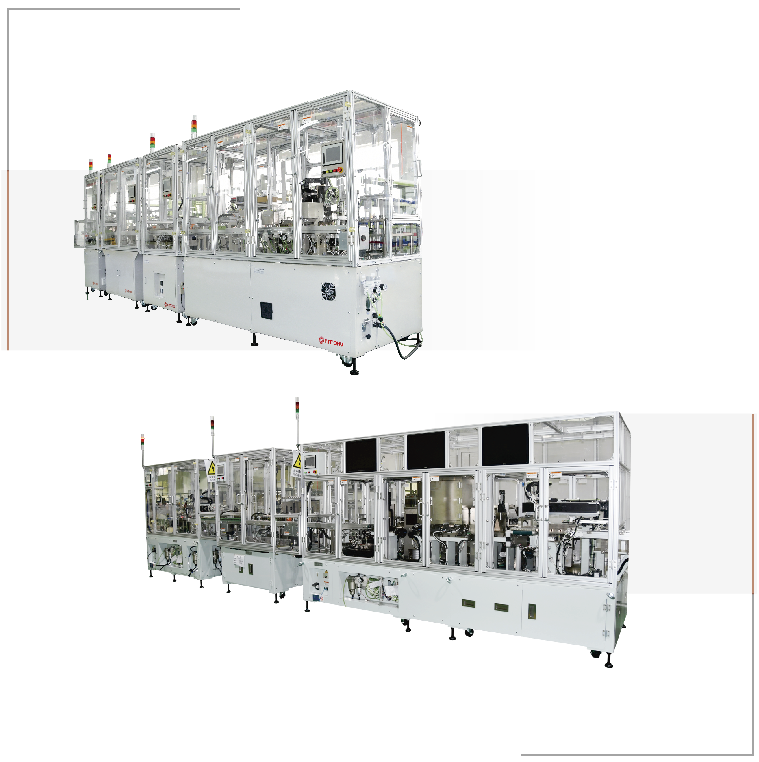

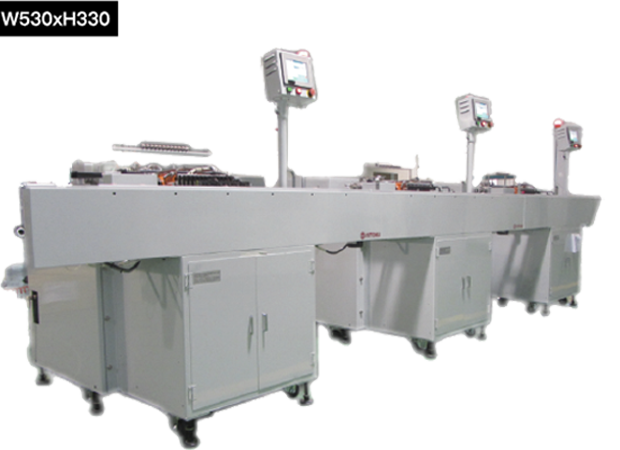

自由系統搭配示例
- 根據品種規格，產能效率，有無前后工程等需求，選擇相應的搬送方式。
（治具交換搬送式，骨架搬送式，轉盤搬送式） - 采用單獨NC控制，可實現單體機的操作和各系統的單運轉。
- 針對特殊骨架（難以交換），也可以通過各種搬送治具，實現前后工程的自動化。
