SAMA－02/03系列
SAMA-02?
分割型鐵芯主軸繞法
與一體型內繞鐵芯相比,槽滿率可提高20%。
- 通過獨立的專用控制,排線的動作可以追隨實際繞線的正確位置。
- 通過往復臺的高剛性,鐵芯按壓,可有效抑制鐵芯反向力,從而進行整列繞線。
- 通過翻轉機構,可以在卷線同時實現產線外的工件更換準備。
- 縱向設置2個工件,也可進行2個連繞。

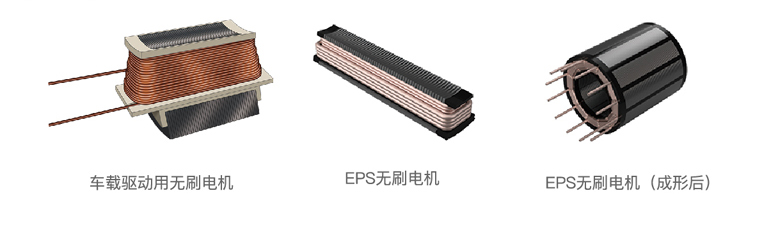

工件例
SAMA－02/03系列 繞線機基本規格
| 規格 | SAMA-02? | SAMA-03? |
|---|---|---|
| 鐵芯形狀 | 分割型鐵芯 | |
| 鐵芯尺寸※1 | Max.120(L)×40(H)×50(W)mm | |
| 適應線徑 | Φ0.35～Φ1.6mm | |
| 主軸軸數 | 2軸 | 3軸 |
| 軸間距 | 200mm | |
| 主軸旋轉速度 | Max.1,000rpm | |
| 剝線旋轉速度※2 | Max.12,000rpm | |
| 控制軸數 | 7軸 | 9軸 |
| 空氣源 | 約0.49MPa以上 | |
| 尺寸 | 約800(W)×1,810(D)×1,620(H)mm | 約1,000(W)×2,050(D)×1,700(H)mm |
| 重量 | 約1,000kg | 約1,100kg |
※1 對象鐵芯的尺寸根據線徑和張力值變化。
※2 線徑φ1.5mm以上時，需要變更剝線轉子的規格。
