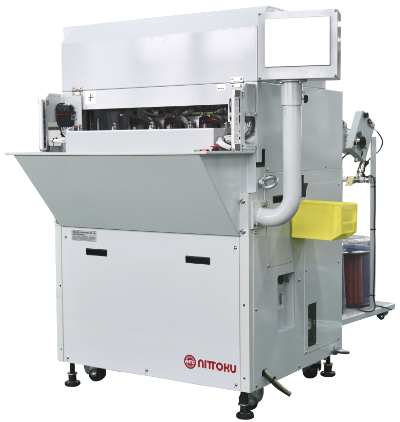

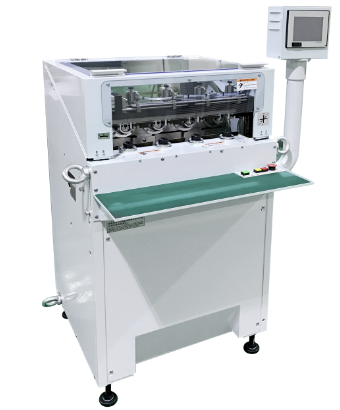

]]>CNC主軸方式全自動繞線機
STM432/864系列
STM432-08?
STM864-12?
STM864-16?
CNC主軸方式全自動繞線機
可以繞制各種有骨架線圈
- STM系列搭載了日特多年自主研發的高性能NSC控制系統，使機器動作更加高速化。
- 全軸均采用伺服馬達驅動，縮短了繞線周期時間，大幅度提高了生產效率。
- STM系列繞線機從電器部件?氣動元件到主軸軸承?同步皮帶以及滾珠絲桿均采用了日系公司一線產品，以保證日特一貫奉行的品質第一?操作簡便第一?維護方便簡單第一的理念。
工件例
STM432/864 繞線機基本規格
| 型號 | STM432 | STM864 | ||
|---|---|---|---|---|
| 繞線軸數 | 8 | 12 | 16 | |
| 繞線軸間距 | 54 | 72 | 54 | |
| 主軸轉速※ | Max.10000rpm（規格不同存在差異） | |||
| 控制軸數 | 4軸伺服馬達控制（備選：可增加軸數） | |||
| 各軸移動量 | X軸 | ＋5～-85mm | ＋10～-70mm | |
| Y軸 | ±40mm | ±50mm | ||
| Z軸 | ＋35～-5mm | ＋40～-20mm | ||
| 各軸設定數值 | X軸 | 0.001mm | ||
| Y軸 | ||||
| Z軸 | ||||
| S軸 | 0.01度 | |||
| 各軸使用馬達 | X軸 | 200w | 400w | |
| Y軸 | 200w | |||
| Z軸 | 200w | |||
| S軸 | 750w | |||
| 程序輸入方法 | 電腦 | |||
| 操作屏 | 彩色液晶觸摸屏 | |||
| 使用功率（KVA） | 0.7KVA | 1.4KVA | ||
| 氣源 | 0.5Mpa | |||
| 氣壓最大流量 | 2NL/min | |||
| 標準機械尺寸（WxDxH） | 990mmx1020mmx1370mm | 1360mmx1070mmx1340mm | ||
| 標準機械本體重量 | 700Kg | 800Kg | ||
| 繞線針翻轉 | 標準 | 備選 | ||
※ 本規格產品根據機器改良，有可能會有所改變，這里先行通知。
單元介紹
1
捻線機（備選件）
采用與以往脈沖馬達方式不同的伺服馬達驅動方式，因此速度快?穩定且不會斷線。三股捻線參考周期約6～9秒／周期。
2
翻轉式上下料單元（備選件）
由于是治具芯交換方式，因此規格更換簡單?快速。節約人工上下料時間。
3
托盤式上下料單元（備選件）
骨架上下料方式，將骨架放在托盤式模塊上， 然后由模塊自動上下料，節約人工上下料時間。
4
剪刀單元（備選件）
線徑粗或由于端子成非四方形而拉不斷時或為防止對多股捻線的切線失誤時用。
5
NC式夾線單元（備選件）
與以往汽缸驅動方式不同，前后移動采用馬達驅動，可以根據客戶骨架端子位置不同，簡單的調整到最佳位置。
6
線嘴桿逆翻轉單元（部分機種
備選件）
線嘴可逆翻轉，在端子上進行纏繞。
7
快換式夾具更換單元
采用快換式夾具更換單元，使規格更換時夾具更換操作簡單快速。
8
汽缸式夾線單元
纏繞柱采用汽缸式夾線方式，既節省了線材?又節省了繞線周期時間。
9
廢線吸取單元（備選件）
將纏繞在纏線柱上的廢線通過吸取，可干凈地將廢線吸入到廢線儲存單元里，因此廢線不會散落在機臺表面。
The post STM appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>張力器產品體系以及概要

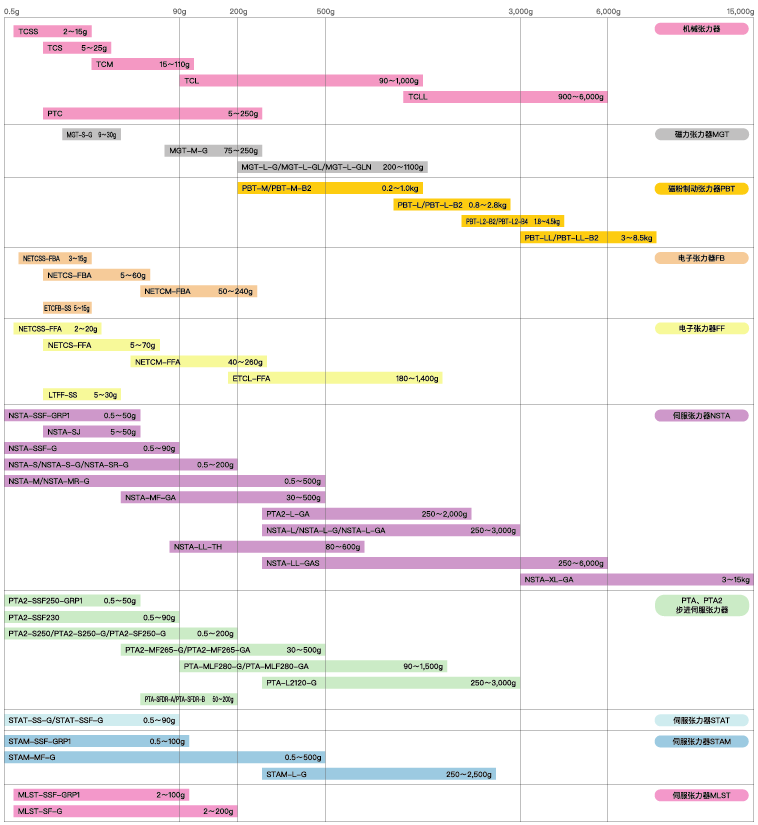

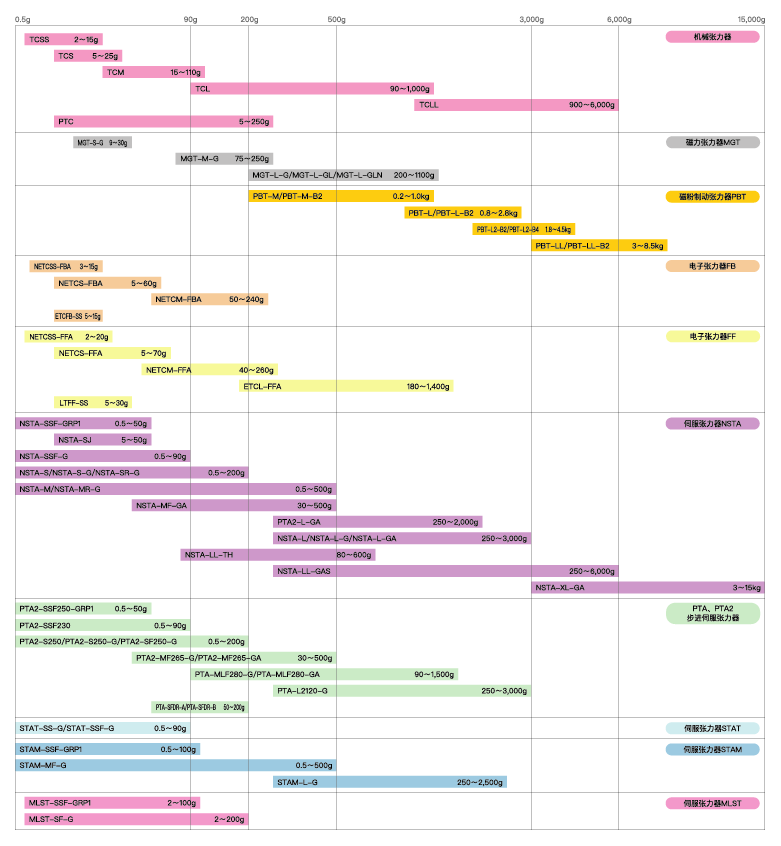

各張力器裝置型號概略

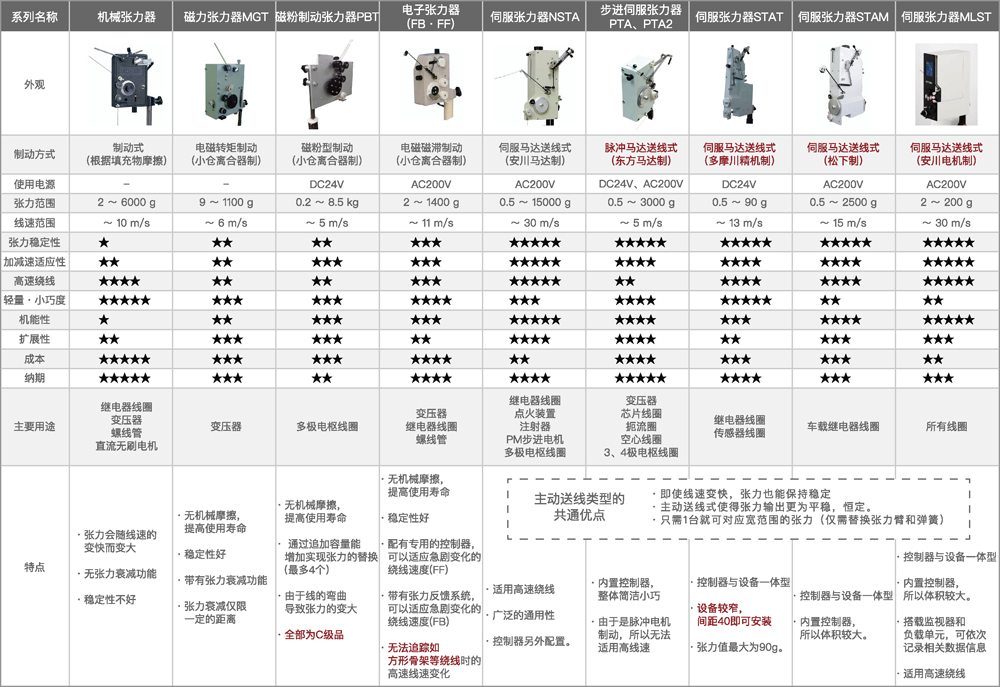

張力器的選擇指南
根據張力值來選擇
※1 由于張力值與線速的關系，存在被限定式樣的類型，還請通過各個張力器的詳細說明確認。
※2 由于線的彎曲，導輪?毛氈等的阻力而導致張力值變大時（特別是粗線），會有出現說明之外的張力值的情況發生
The post 張力器 appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>實驗室布局

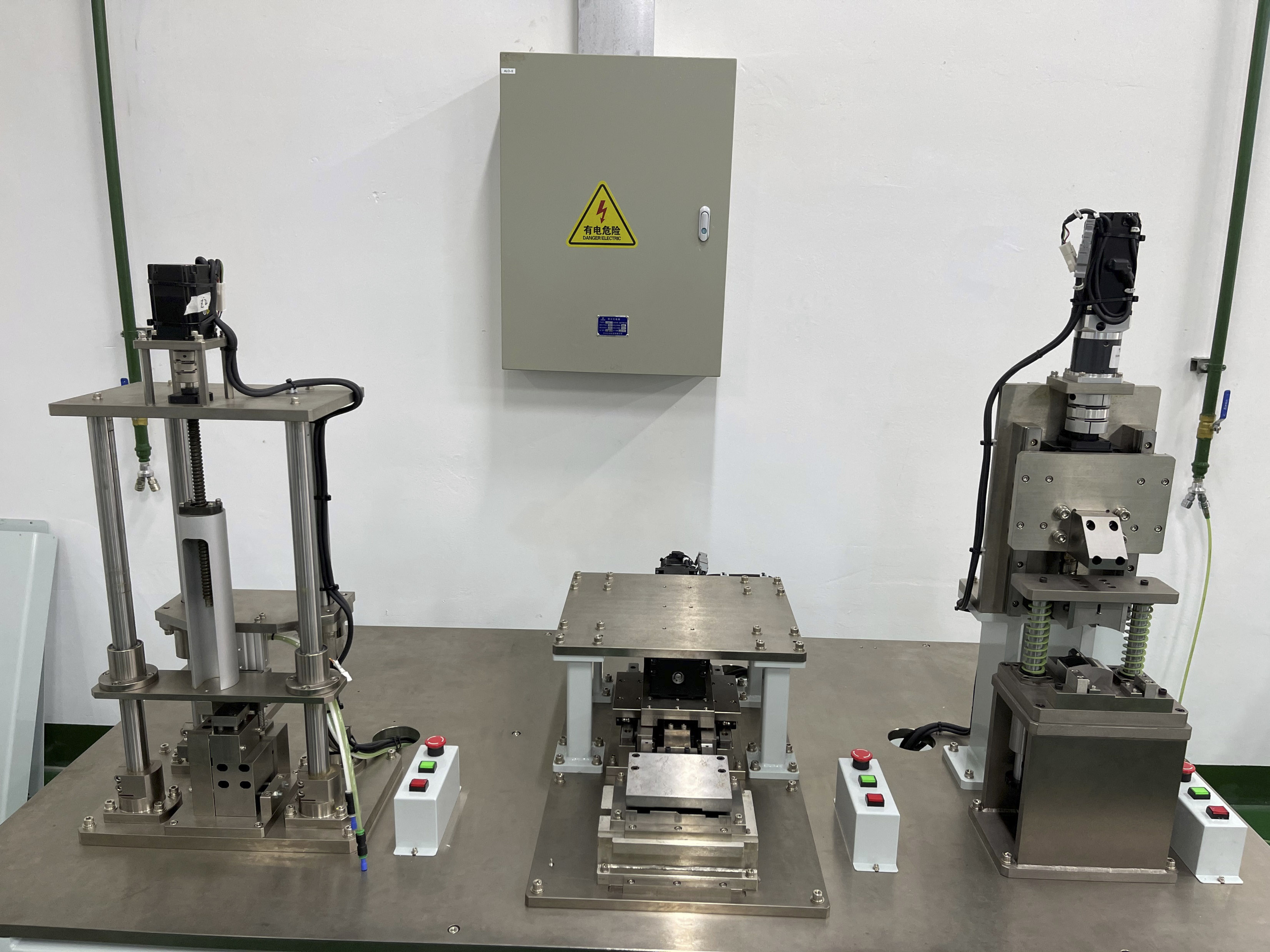

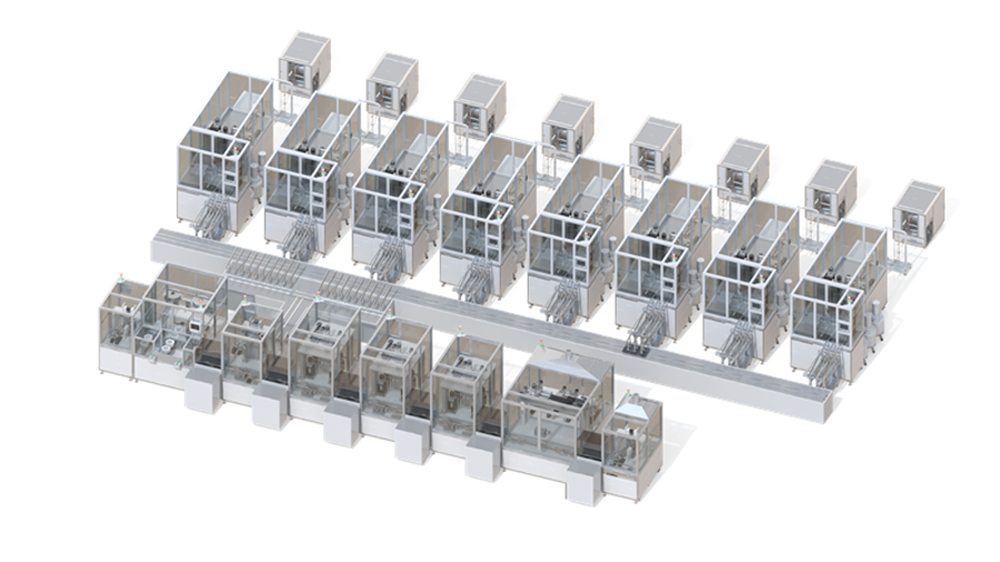

寬扁線電機打樣實驗室布局圖
實驗室打樣設備一覽
實驗室可提供發卡式電機打樣服務，詳情請咨詢聯絡。

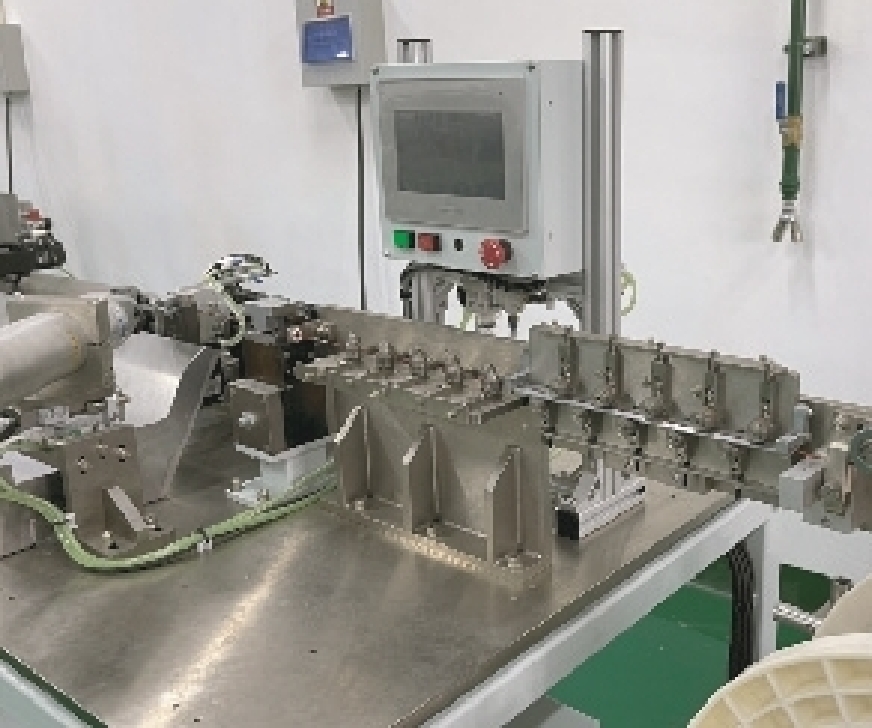

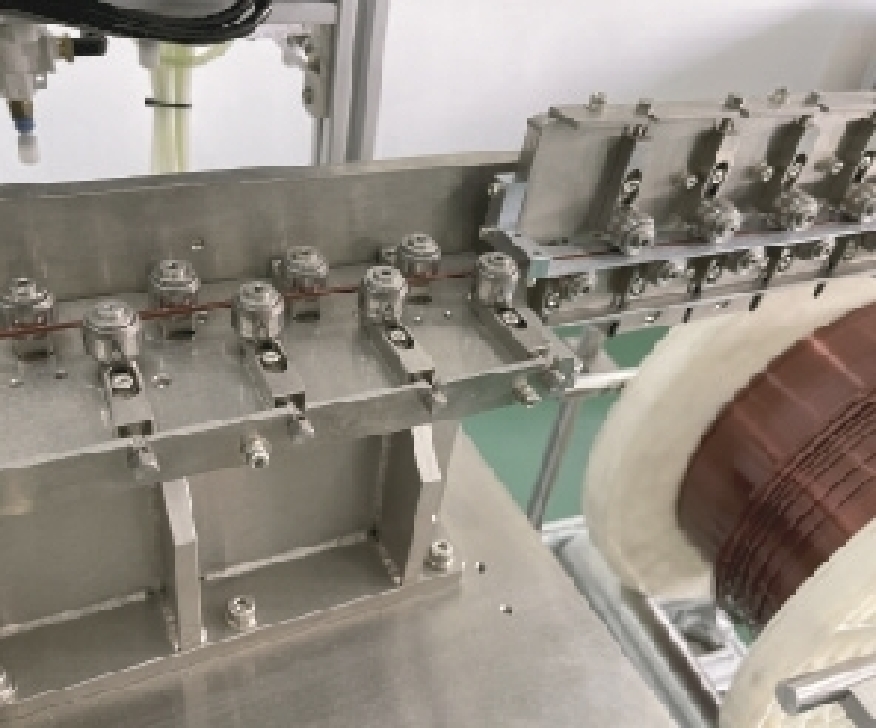

1校直
- 銅線校直
- 切斷

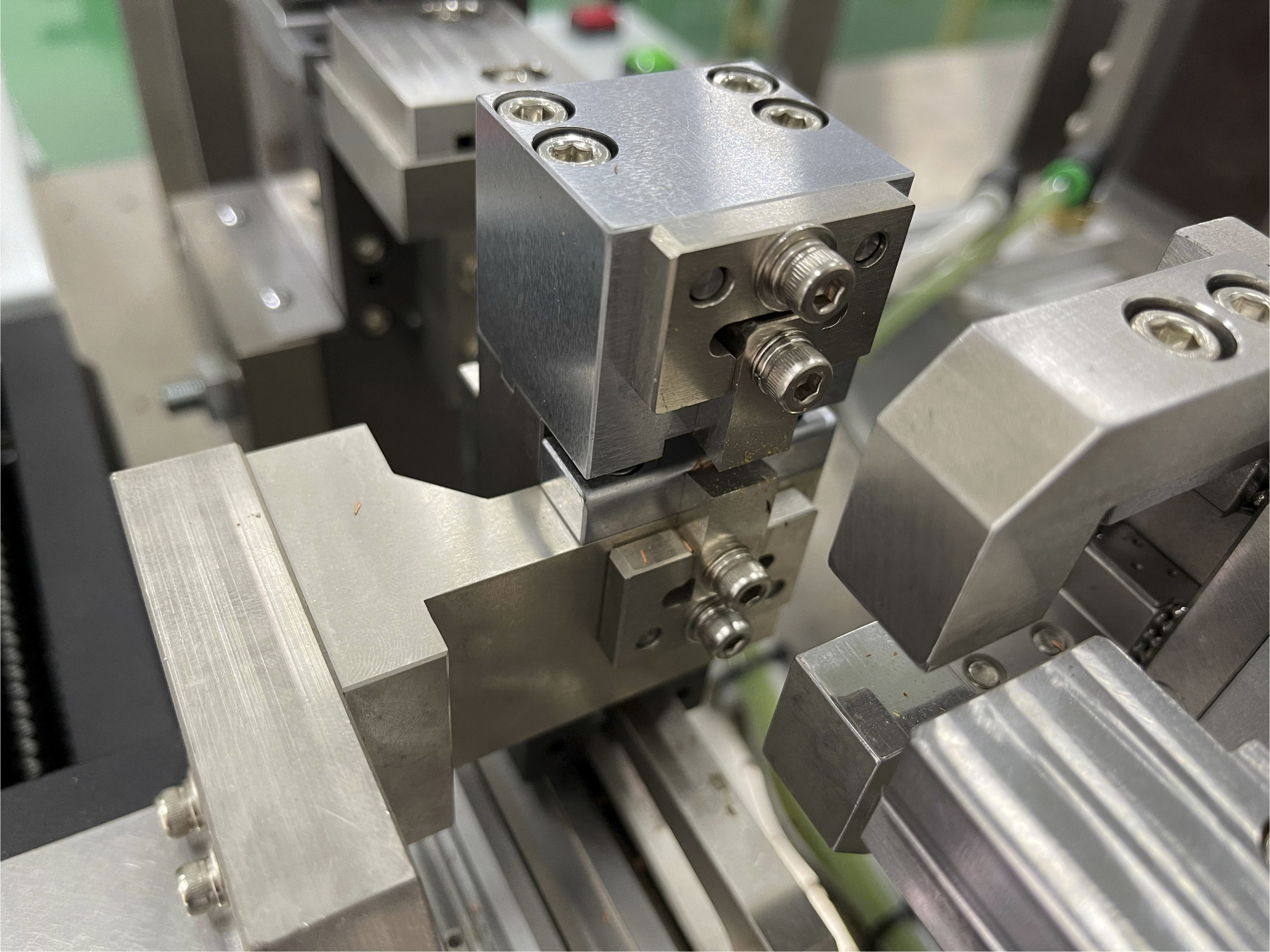

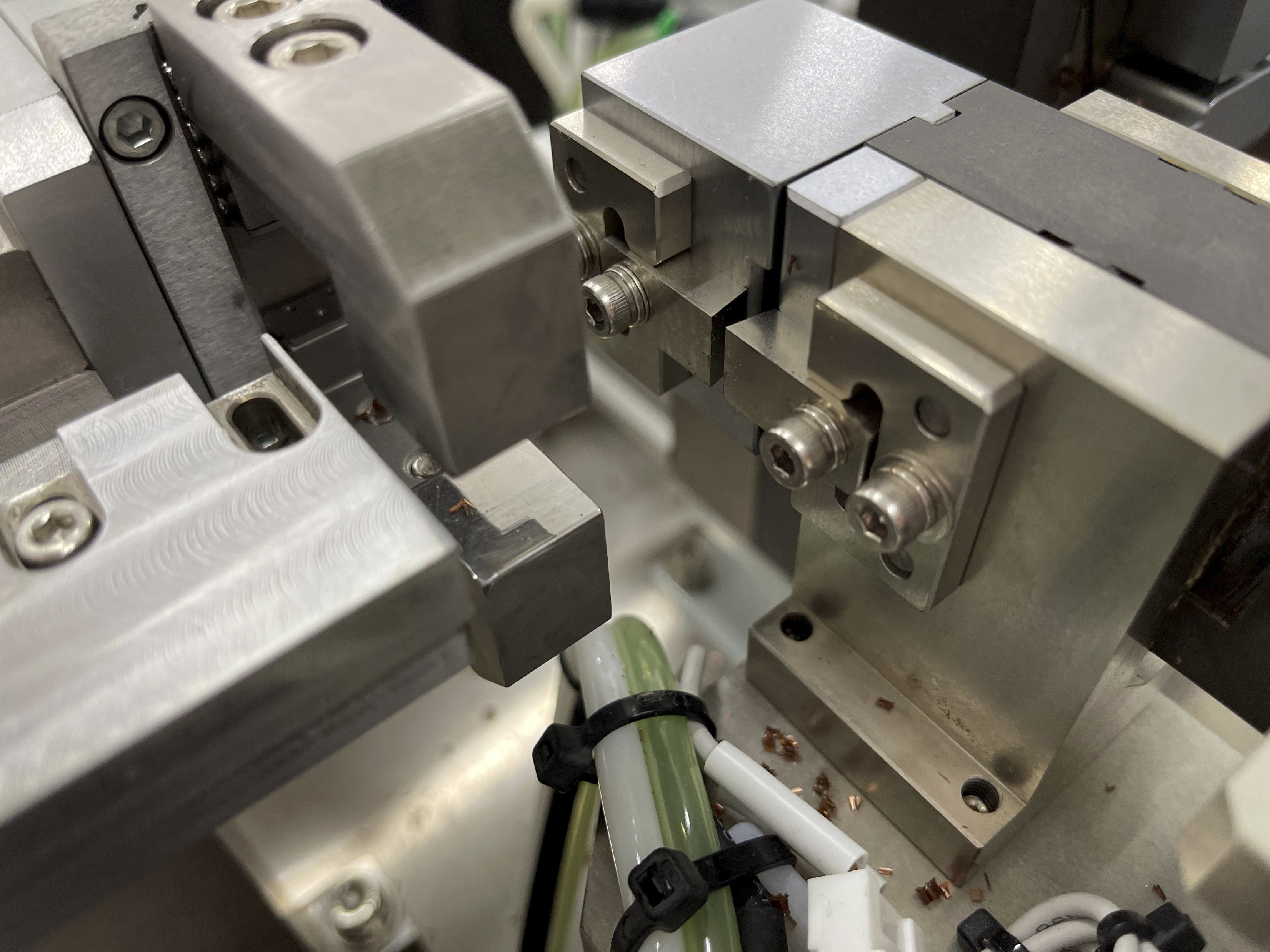

2剝漆
- 機械沖壓剝漆
- 機械刮刀剝漆

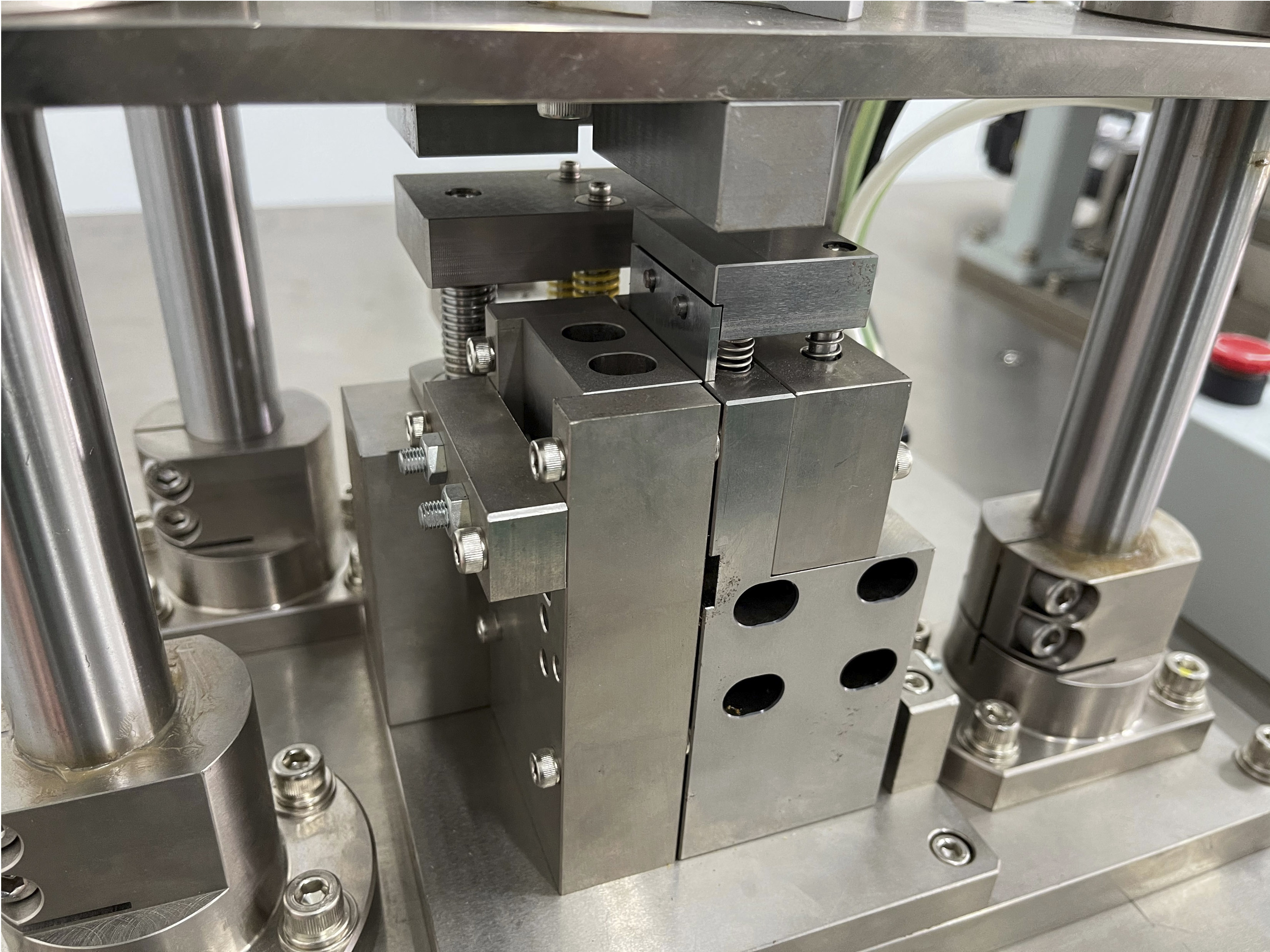

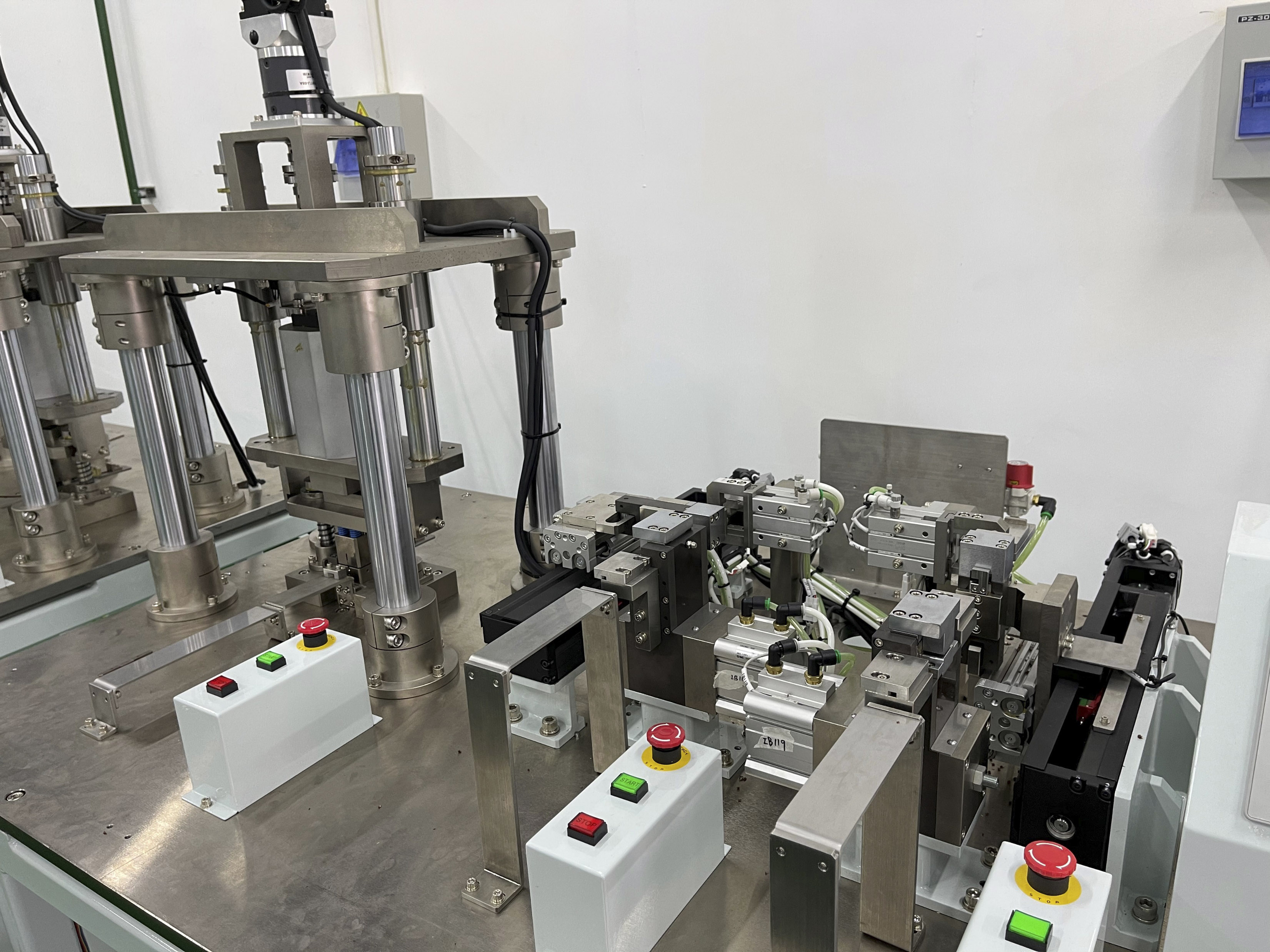

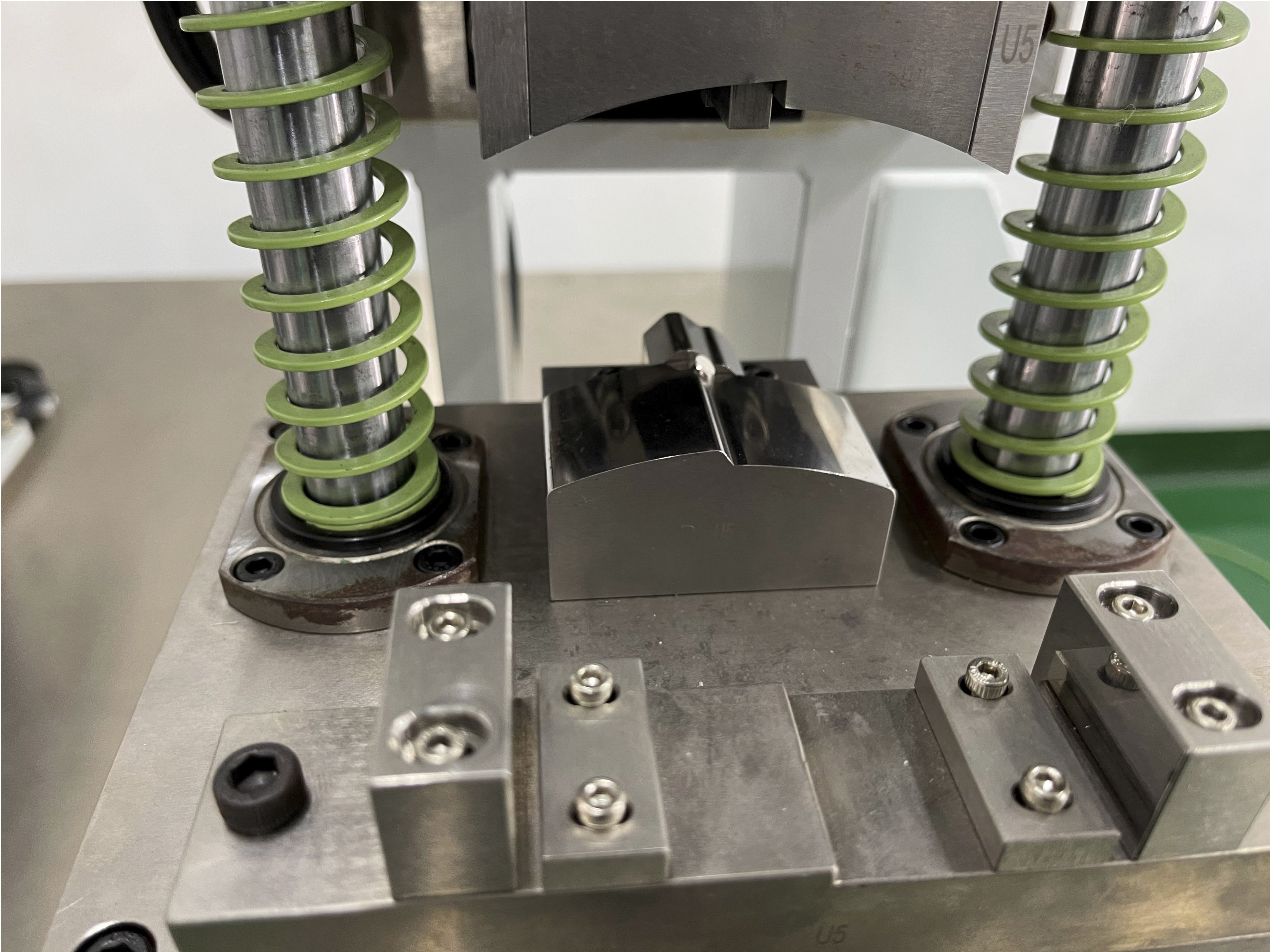

3三步成型
- “Z”字沖壓成型
- 平面“U”型折彎成型
- 3D沖壓成型

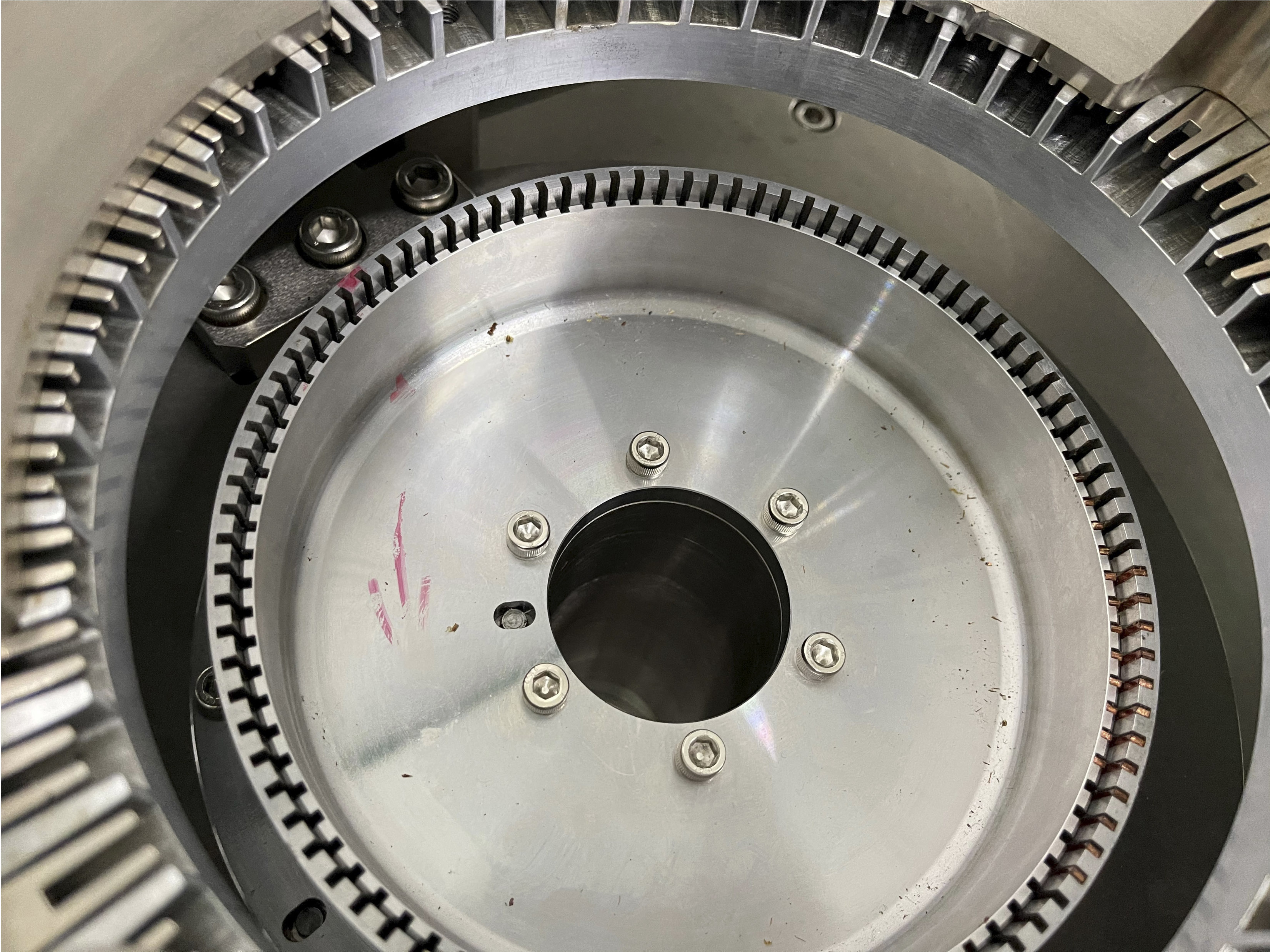

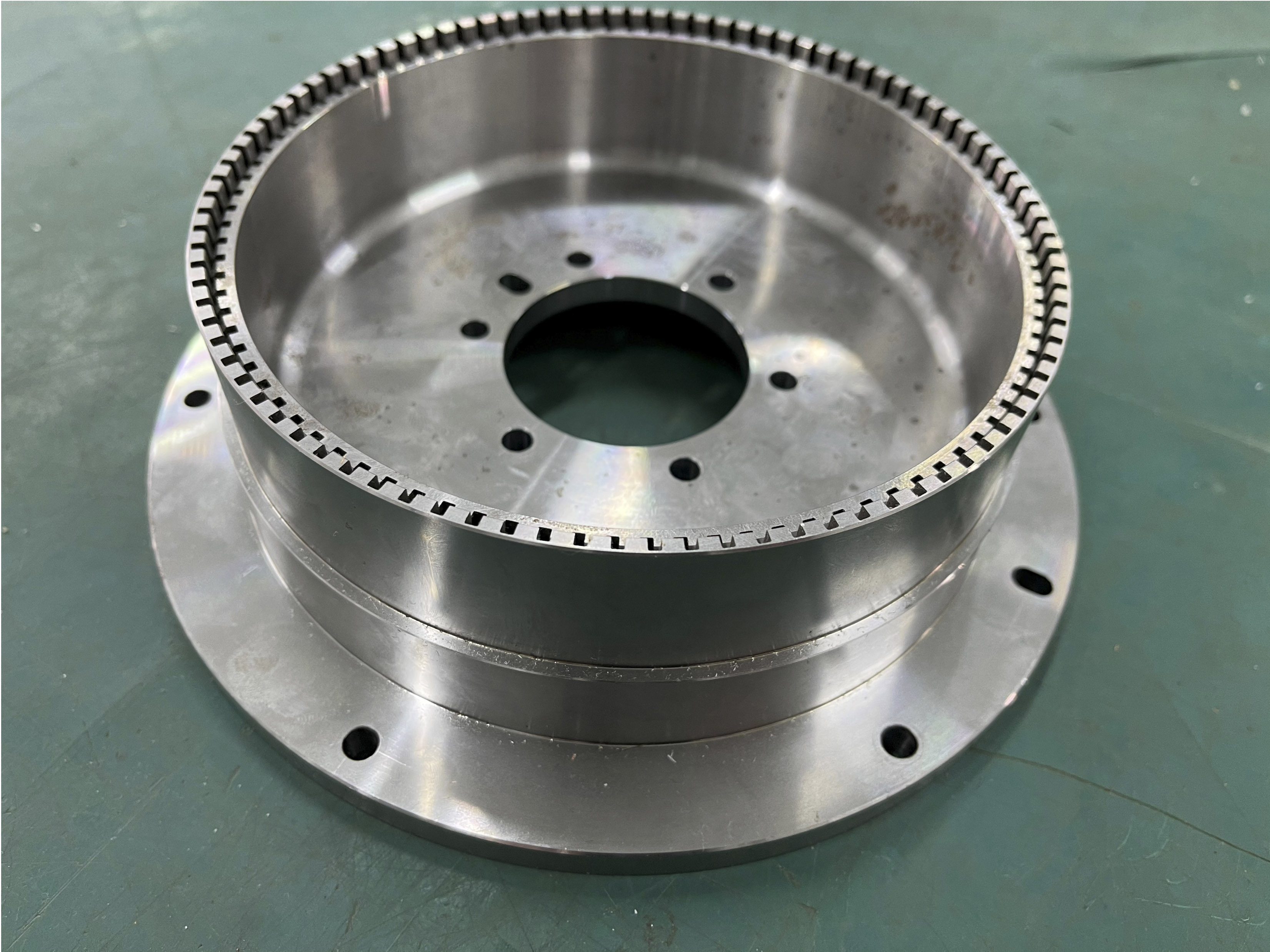

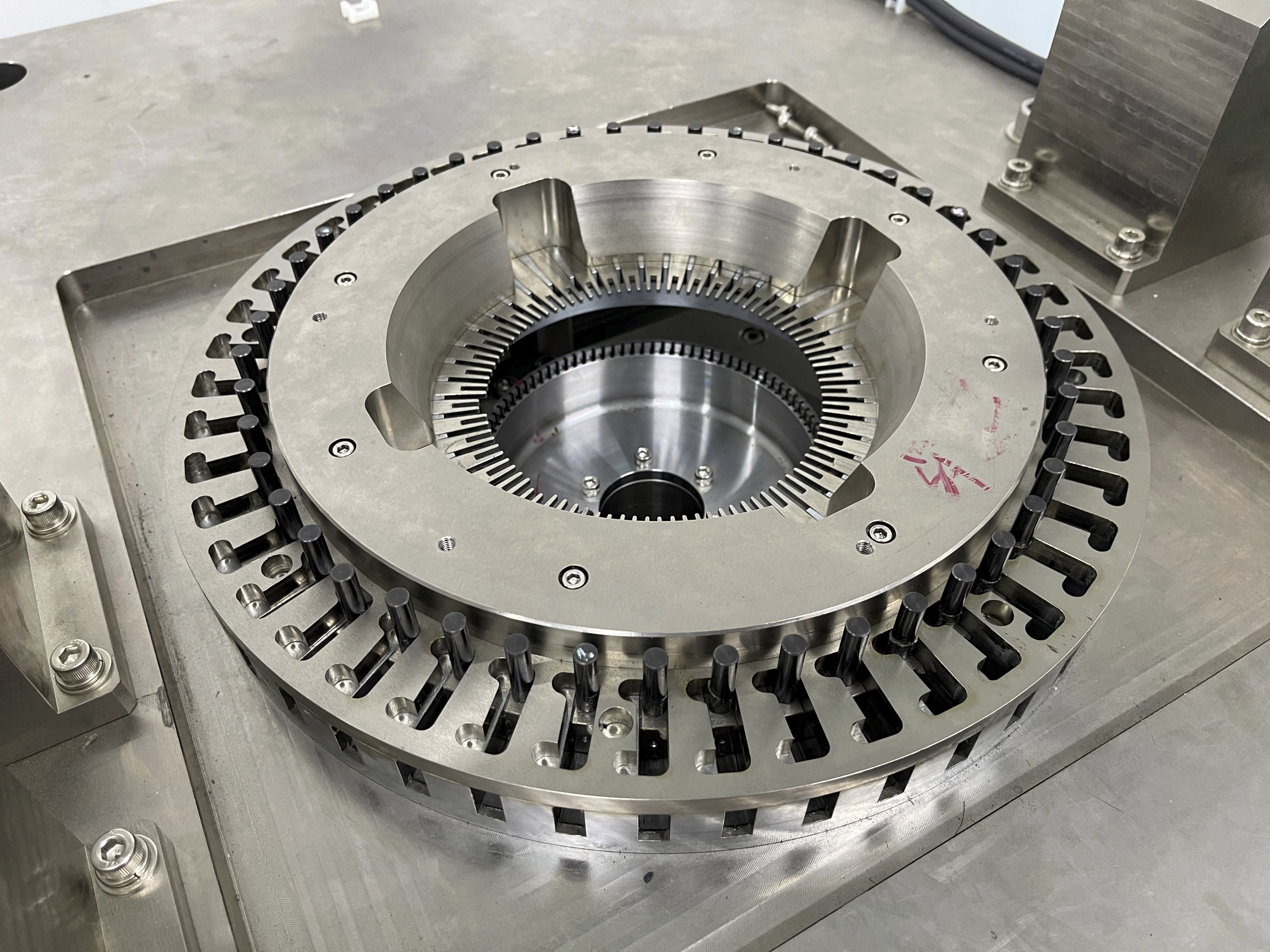

4扭頭
- 4層扭頭
- 6層扭頭
- 8層扭頭

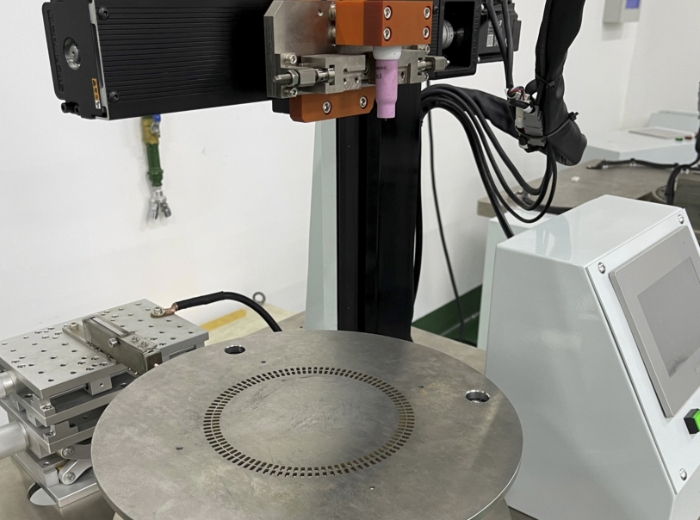

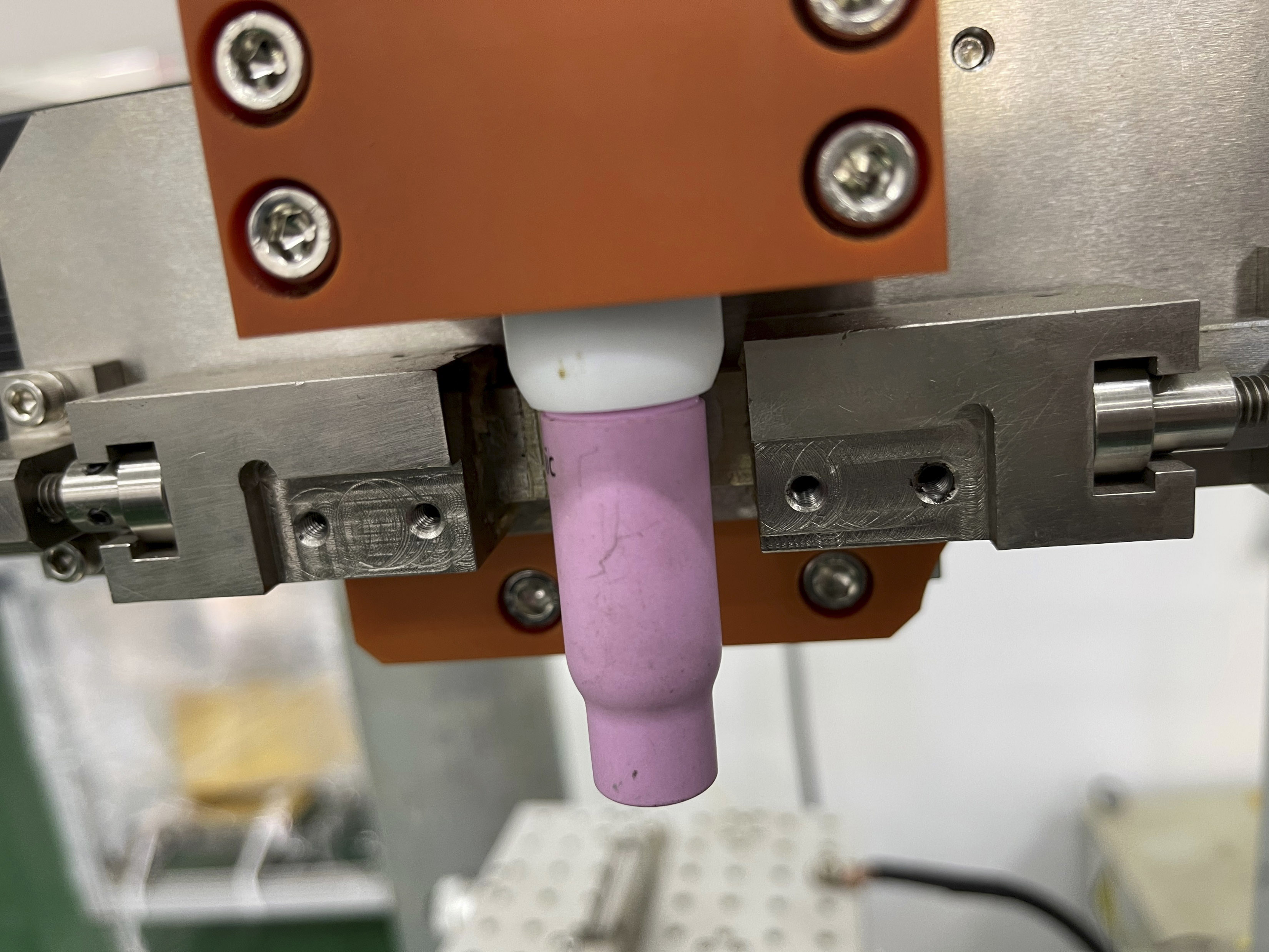

5TIG焊
- TIG單點焊接
- TIG自動焊接
The post EV appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>展開式鐵芯飛叉繞線機
STAM-01?
STAM-01?
特點
- 展開型鐵芯用飛叉繞線機。
- 通過固定工件，侯馬前后排線，繞線位置變更時，工件也相應移動。
- 侯馬驅動部和飛叉旋轉機構互相獨立。
- 可以將工件自動插入，節省人工的同時且能構建自動生產線的飛叉繞線機。（可選件）
工件例
STAM-01? 繞線機基本規格
| 型號 | STAM-01? |
|---|---|
| 對應骨架 | 展開式馬達 |
| 鐵芯尺寸 | 外徑：?300mm 疊厚：50mm |
| 適應線徑 | Max. ?0.6mm |
| 飛叉軸數 | 1軸 |
| 飛叉轉速※ | Max. 6,000rpm |
| 切線方式 | 剪斷 |
| 控制軸數 | 7軸伺服馬達 |
| 氣源 | 約0.49MPa以上 |
| 機器尺寸 | 約1,200(W)×2,200(D)×1,800(H)mm |
| 機器重量 | 約300kg |
※飛叉運轉速度依據飛叉外徑不同而不同。
The post STAM appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>小型外轉子用飛叉繞線機
SKIO-04?（鐵芯對象:外轉子）
SKIO-04?
特點
- 采用日特自主研發控制系統，實現高速繞線。采用治具交換方式，能夠在繞線的同時進行鐵芯放置準備工作，作業性，生產性優異。
- 通過采用治具快換式系統，可在短時間（幾分鐘）內進行規格變更。
- 可選配安裝中心侯馬的防抖動機構。
- 安裝銅線漆膜剝離裝置（可選配）的情況下，可實現高精度剝離位置，大幅度減少了電阻焊，氬弧焊等后工序的不良率。
- 各單元已標準化，易更換，易拆卸。
- 因為采用治具交接傳送帶搬運系統，所以可構筑數量不一，多品種生產的自動化，長時間無人操作等的自由的生產流水線。
- 可選配追加剪刀單元。
SKIO-04? 繞線機基本規格
| 規格 | SKIO-04? |
|---|---|
| 鐵芯外徑 | Max.?60mm |
| 鐵芯疊厚 | Max.35mm |
| 適應線徑 | Max.?0.35mm (可選項Max.?0.5mm) |
| 主軸數 | 4軸 |
| 軸間距 | 160mm |
| 飛叉旋轉速度 | Max.6,000rpm |
| 控制軸數 | 5軸 |
| 空氣源 | 約0.49MPa以上 |
| 尺寸 | 約850（W）×930（D）×1,380（H）mm |
| 重量 | 約450kg |
The post SKIO appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.

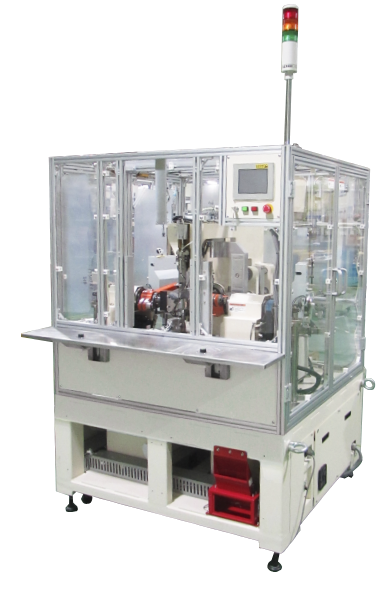

]]>飛叉式微小·小直徑電樞轉子電機繞線機
SKIS-04?（對象鐵芯：轉子馬達）
SKIS-04?
特點
- 采用日特超高速控制系統實現高速繞線。
- 通過NC控制系統驅動，可進行更高速，更精確的鐵芯分度。（本公司已取得專利許可）
- 通過中心侯馬的防抖機構，（與本公司相比）可縮短最大40%的周期時間。
- 通過安裝治具交接單元，也可構筑基于傳送帶搬運系統的獨立的流水線。
- 各單元已標準化，易更換，易拆卸。
SKIS-04? 繞線機基本規格
| 規格 | SKIS-04? |
|---|---|
| 鐵芯外徑 | Max.?26mm |
| 鐵芯疊厚 | Max.26mm |
| 適應線徑 | Max.?0.4mm |
| 飛叉間間距 | 120mm |
| 飛叉旋轉速度 | Max.6,000rpm |
| 控制軸數 | 5軸 |
| 空氣源 | 約0.49MPa以上 |
| 尺寸 | 約930(W)×870(D)×1,360(H)mm |
| 重量 | 約300kg |
The post SKIS appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.

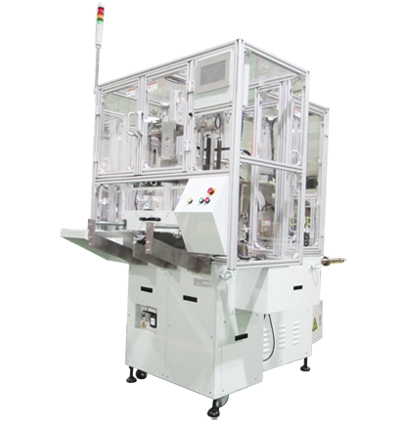

]]>高速空心線圈整列繞線機
SBHS-01?
SBHS-01?
SBHS-01?是對應各種空心線圈專用繞線機。采用高剛性本體與導線排線裝置，即使沒有線槽的工裝夾具，也可以進行整列繞線，另外，為避免原點位置的變化，配有修正功能，保證整齊繞線。SBHS-01?，有同數繞線，異數繞線兩種專用繞線軟件及間歇送線可以準確實現整列繞線。
工件例
SBHS-01? 繞線機基本規格
| 規格 | SBHS-01? | |
|---|---|---|
| 主軸（S軸） | 1軸 驅動方式：兩軸驅動型 停止精度：±1° / 角度分辨精度：0.1° |
|
| 主軸轉速 ※ | Max. 5,000rpm | |
| 排線（X軸） | 移動范圍：70mm 排線精度：0.001mm 線進給間距精度：0.001mm | |
| 卷線幅度（Y軸） | 移動范圍：Max. 53mm 寬度分辨量：0.001mm | |
| 對應線圈 | 線圈外徑：Max. ?40mm（根據選擇最大可到?80mm） 線圈寬度：Max. 20mm（最大可選擇30mm） |
|
| 對應線徑 ※ | ?0.02～0.4mm（最大可選擇?0.8mm） | |
| 控制軸數 | 3軸 | |
| 消耗電量 | 約5.0kVA | |
| 氣源 | 約0.5MPa以上 | |
| 機械尺寸 | 約1,100(W)×820(D)×1,700(H)mm | |
| 機械重量 | 約310kg | |
※ 主軸的最高轉速依據線徑、線的規格不同而有所差異。
The post SBHS appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>精密導出?卷線系統繞線機
SSOL-01?
SSOL-01?
特點
- 完全整列繞線，提高良品率且降低生產成本。
- 是專為離合器線圈生產研發的整列繞線機。
- 配有自粘線用熱風裝置與酒精涂布裝置，可同時對應有骨架型線圈與無骨架線圈的生產。
SSOL-01? 繞線機基本規格
| 規格 | SSOL-01? |
|---|---|
| 主軸數 | 1軸 |
| 主軸轉速 | Max. 3,000rpm |
| 主軸停止精度 | ±1.0° |
| 排線軸范圍 | 130mm |
| 排線軸停止精度 | ±0.001mm |
| 張力值 | 根據張力器裝置的不同而不同 |
| 對應骨架重量 | 軸力矩 Max. 24.4kgf/cm |
| 消耗電量 | Max. 3kVA |
| 機械尺寸 （含架臺） |
約815(W)×515(D)×1,390(H)mm |
| 機械重量 （含架臺） |
約200kg |
The post SSOL appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>高速雙飛叉轉子馬達繞線機
SHDF-01? （對象鐵芯：多極電子馬達）
SHDF-01?
特點
- 通過11軸NC控制和快換式交換零件，換型簡單。特別是換型時剪刀位置的微調，以及對鐵芯直徑的侯馬定位，均由NC控制，所以有效的縮短了換型時間。另外，因為侯馬（夾具）開閉由NC控制，即使微小開閉 （0.1mm程度），也能幾乎毫不晃動地進行鐵芯翻轉，既不損傷侯馬，也能在掛鉤導向器的正確位置上進行掛線。
- 剪鉗與夾爪一體化的設計，實現了無廢線。因為掛鉤的位置調整由NC控制，所以始線和終線的長度可設定到無限短，換型也能通過程序切換輕易實現。
- 飛叉與主軸架臺一體化加工，機器精度高，剛性強。
SHDF-01? 繞線機基本規格
| 規格 | SHDF-01? |
|---|---|
| 鐵芯外徑 | ?20～70mm |
| 鐵芯疊厚 | 20～70mm |
| 軸外徑 | ?3～18mm |
| 軸長 | 50～240mm |
| 換向器外徑 | ?10～40mm |
| 換向器高度 | 10～30mm |
| 槽數 | 5槽以上 |
| 適應線徑 | ?0.1～1.3mm |
| 飛叉旋轉速度 | Max.3,000rpm |
| 控制軸數 | 11軸 |
| 消耗電力 | 約8KVA |
| 空氣源 | 約0.49MPa以上 消耗量：15l/min. |
| 尺寸 | 約1,600(W)×1,400(D)×1,600(H)mm |
| 重量 | 約1,000kg |
The post SHDF appeared first on FA繞線機|工廠自動化設備 - NITTOKU日特機械工程(蘇州)有限公司.
]]>
